プロパティの設定

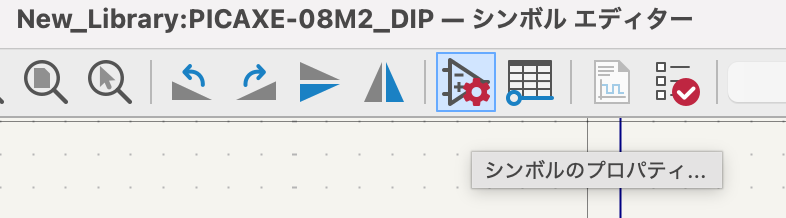

「シンボルのプロパティ...ICON」をクリックします。

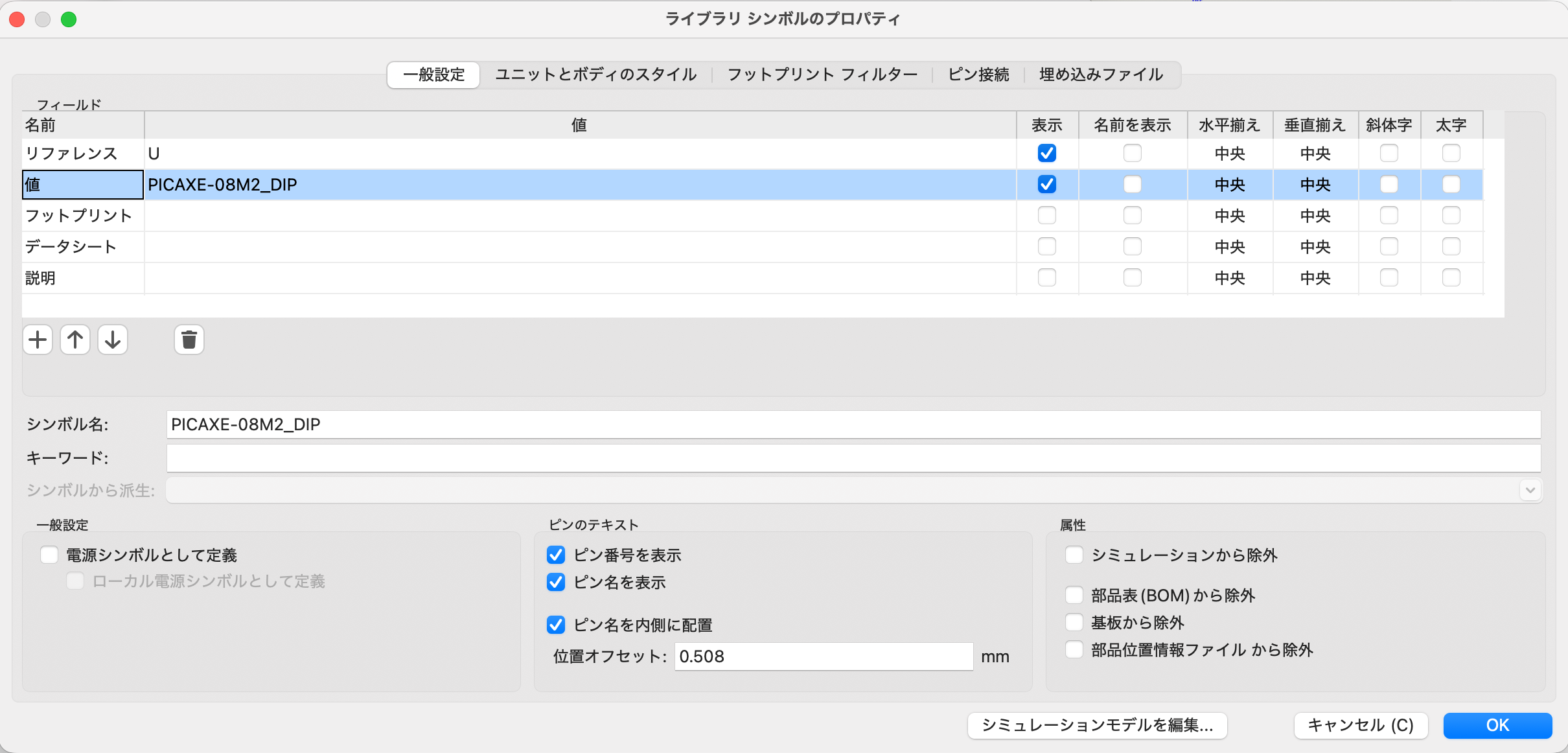

値を設定

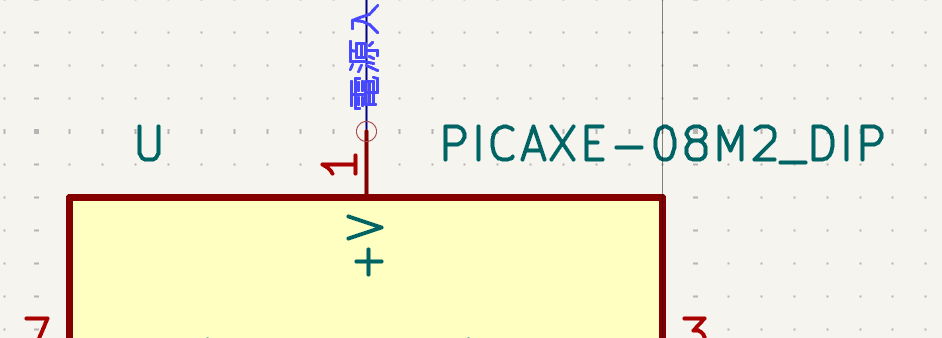

リファレンス「U」と値「」の位置を調整します。

フットプリントを設定

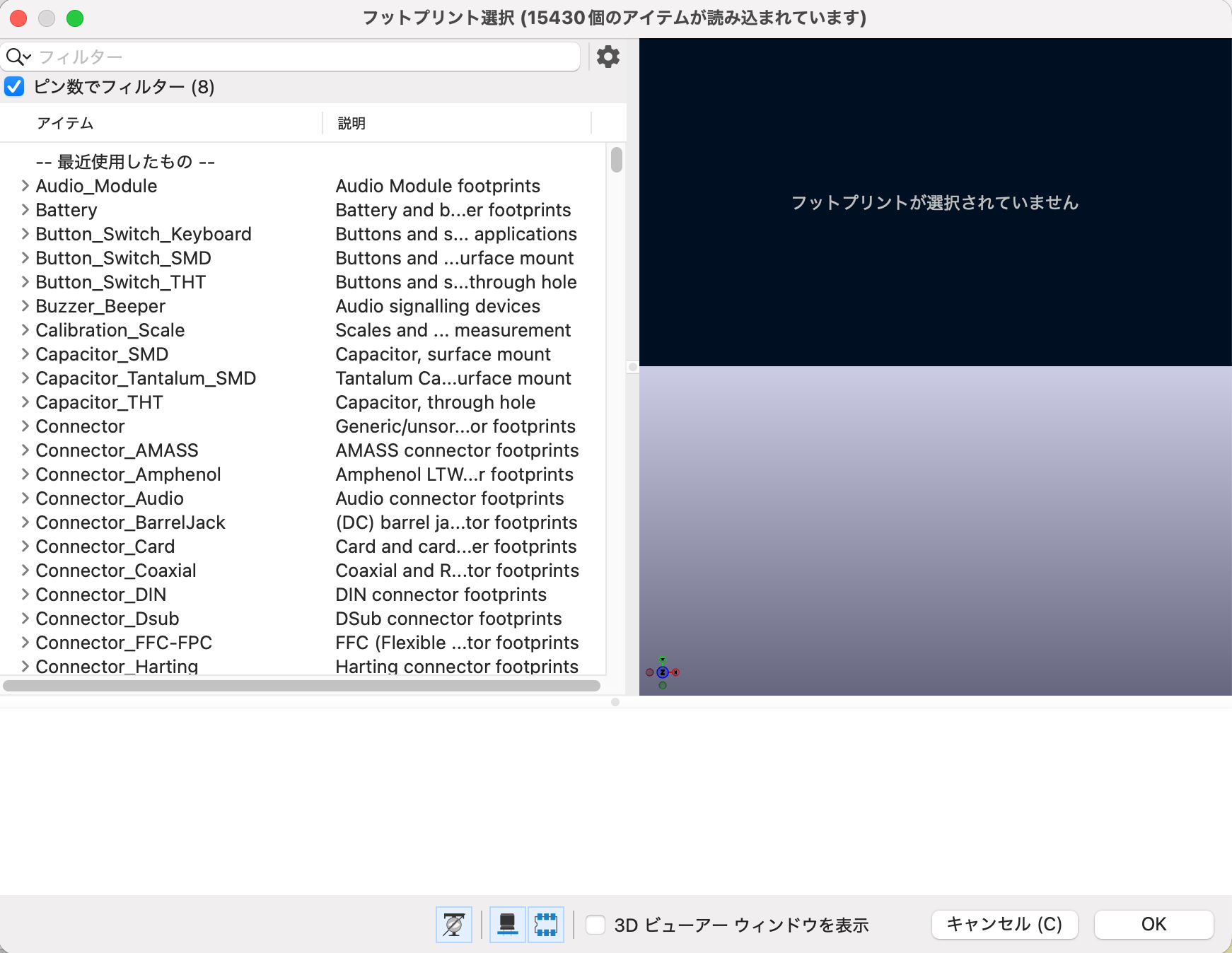

フットプリントの入力欄をクリックして「フットプリント選択」ICONをクリックして「フットプリント選択」画面を表示します。

3D ビューパネル表示をONとします。
真ん中のICON

3D ビューパネル表示が有効になると画面は次の様に成ります。

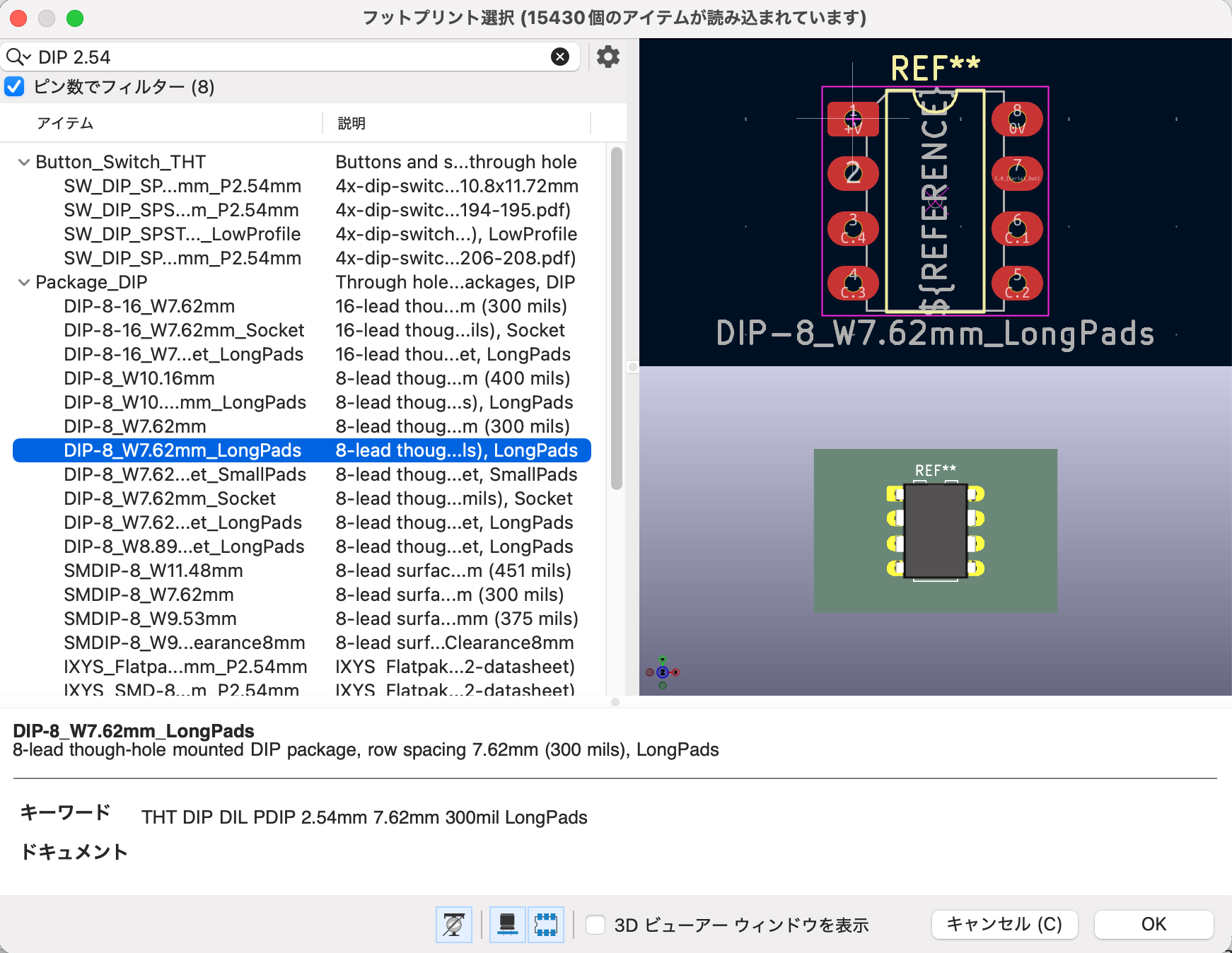

検索キーワード「DIP 2.54」として絞り込み、該当のパッケージを選択します。

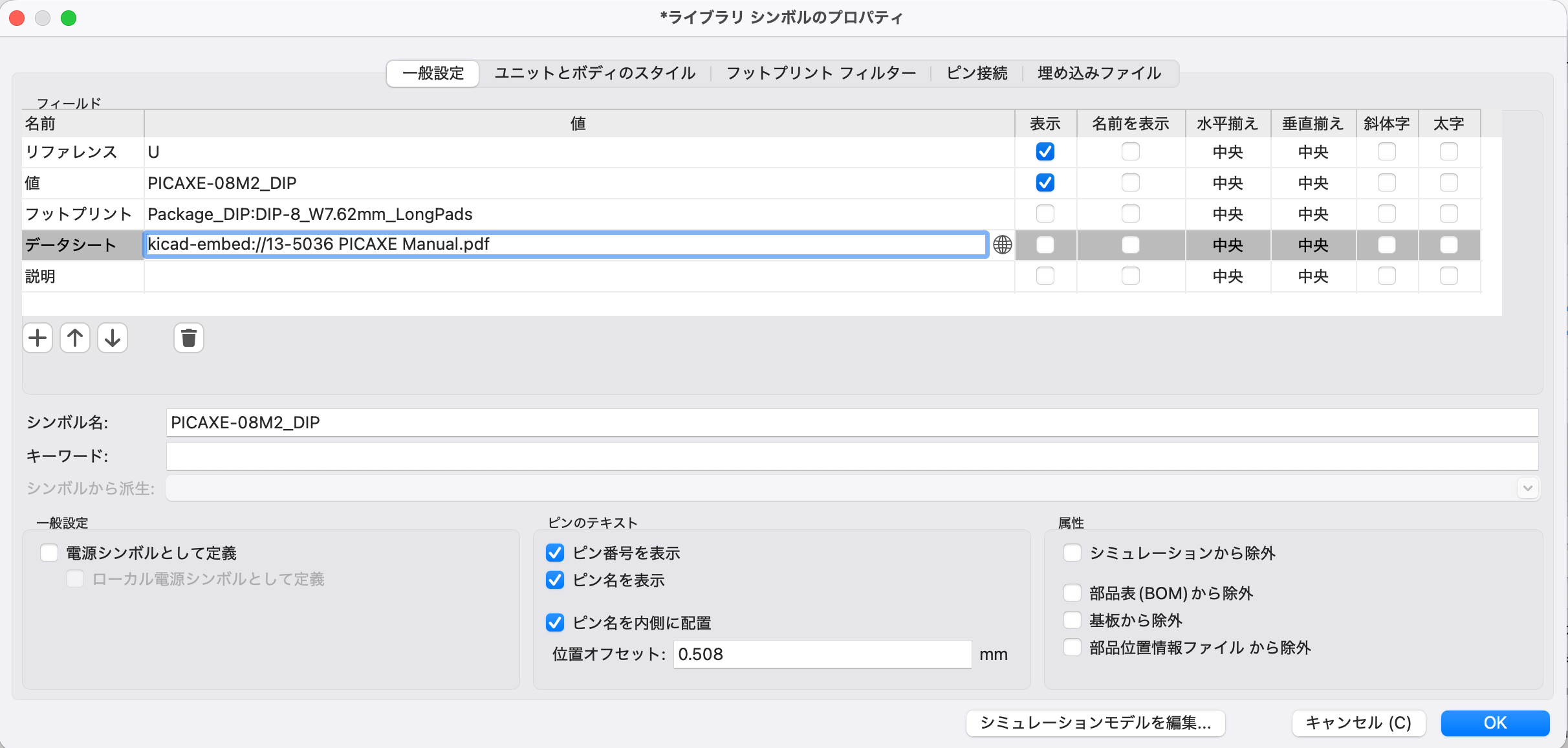

データシートを設定

ドキュメントのURLをローカルファイルかWebで指定します。
ローカルファイルの場合には、データシートの入力欄をクリックして「フォルダ」ICONをクリックしてファイルを指定します。
Web上のページを指定する場合はURLを入力します。

フットプリント フィルターを設定

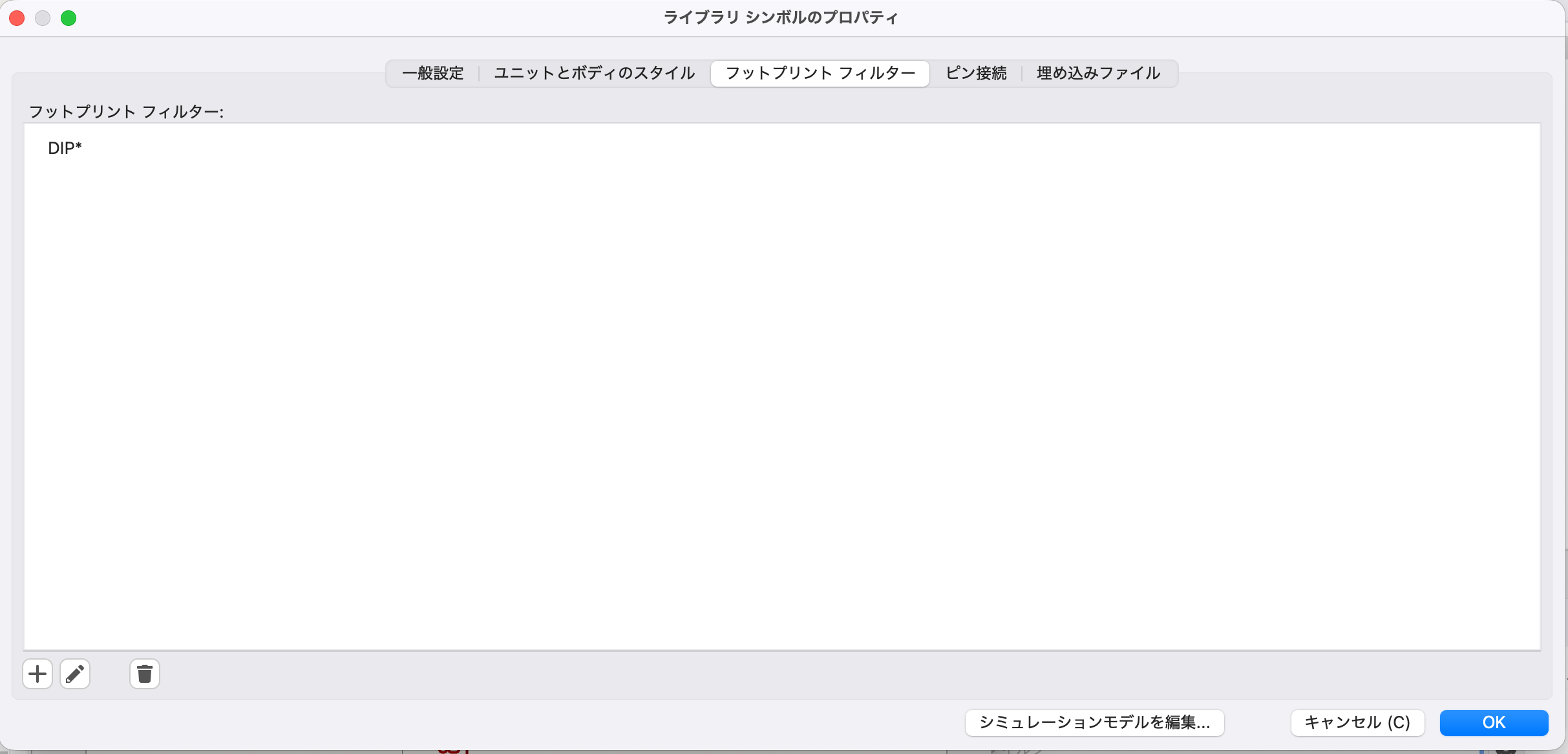

プロパティのから「フットプリント フィルター」を選択して、値を入力します。
ここで設定したものが、フットプリント選択時に選択可能となります。

「DIP*」を設定します。

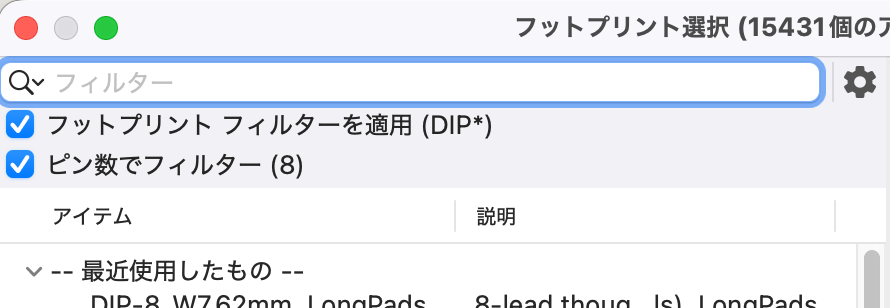

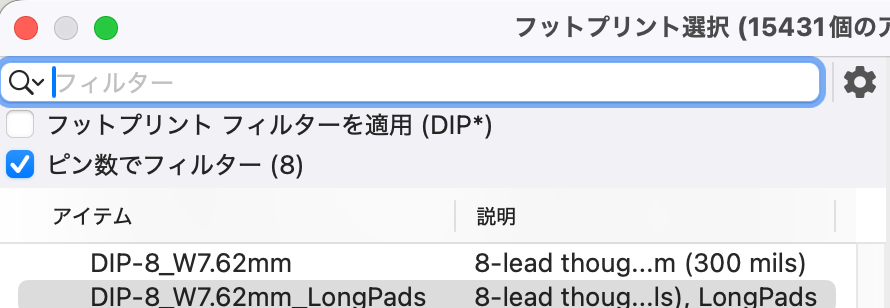

フットプリント選択画面に「フットプリント フィルターを適用」が表示されます。

フィルターを適用する絞り込まれます。
