既存ライブラリをコピー

再度、シンボル エディターを開きます。

今回は既存シンボル「PIC18F2520」をコピーし修正して使用します。

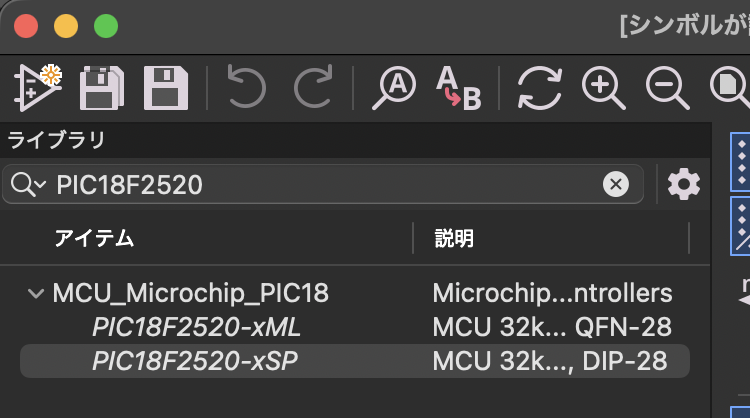

シンボル エディターのライブラリ検索キーに「PIC18F2520」を入力して、今回は「PIC18F2520-xSP」を選択します。

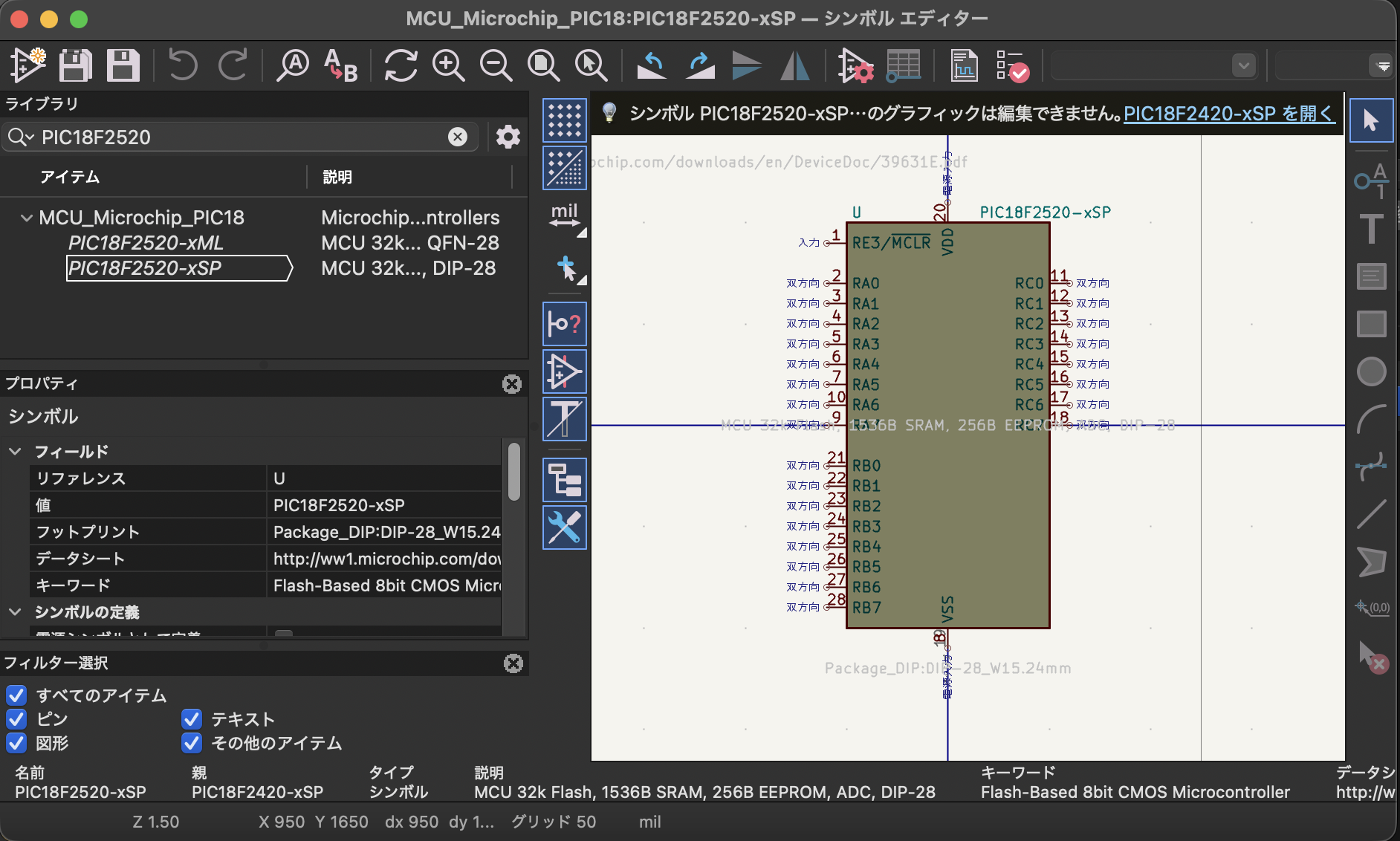

「PIC18F2520-xSP」をダブルクリックして表示します。

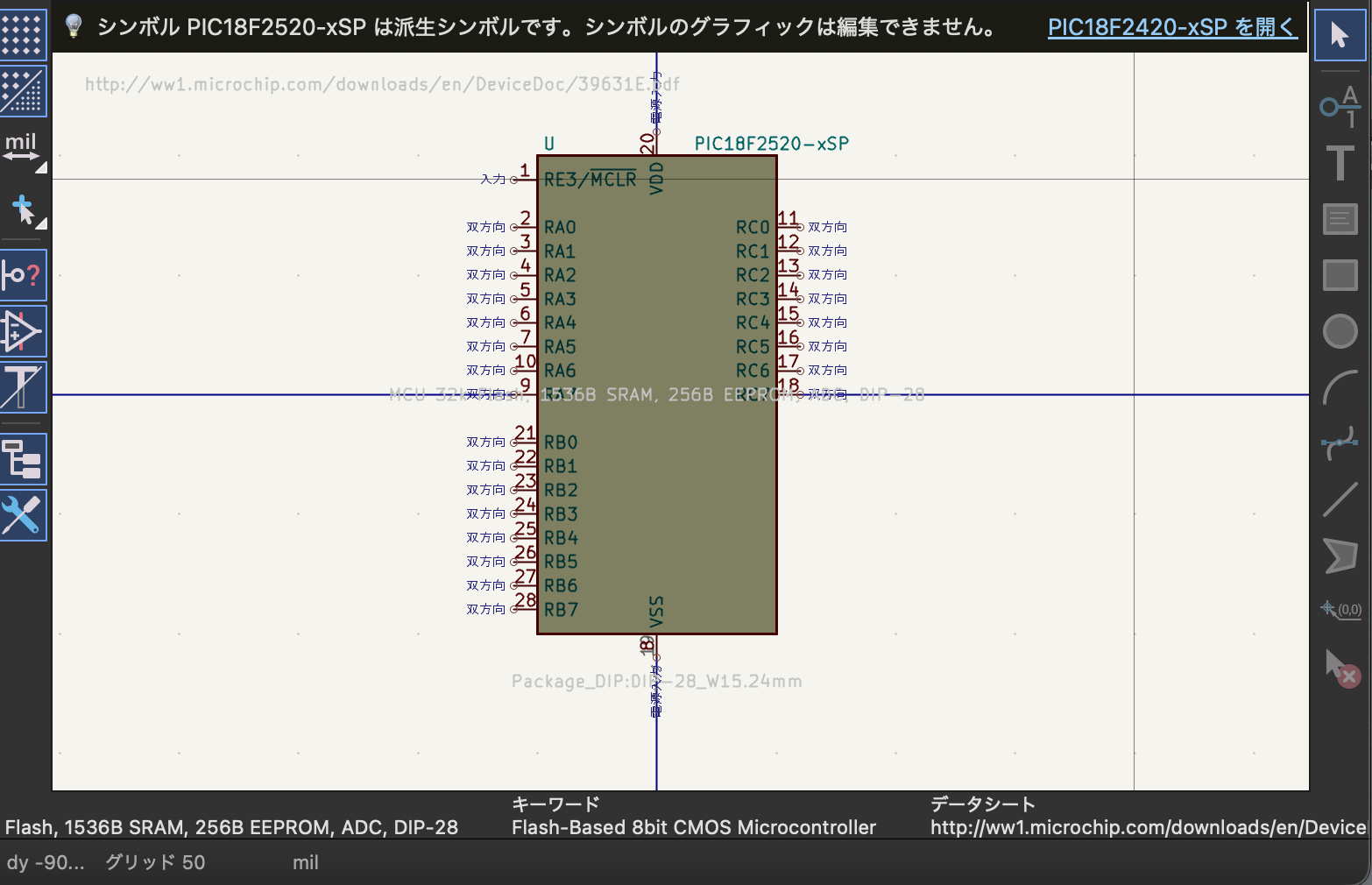

このままでは、修正出来ないので「PIC18F2520-xSP を開く」をクリックして開きます。

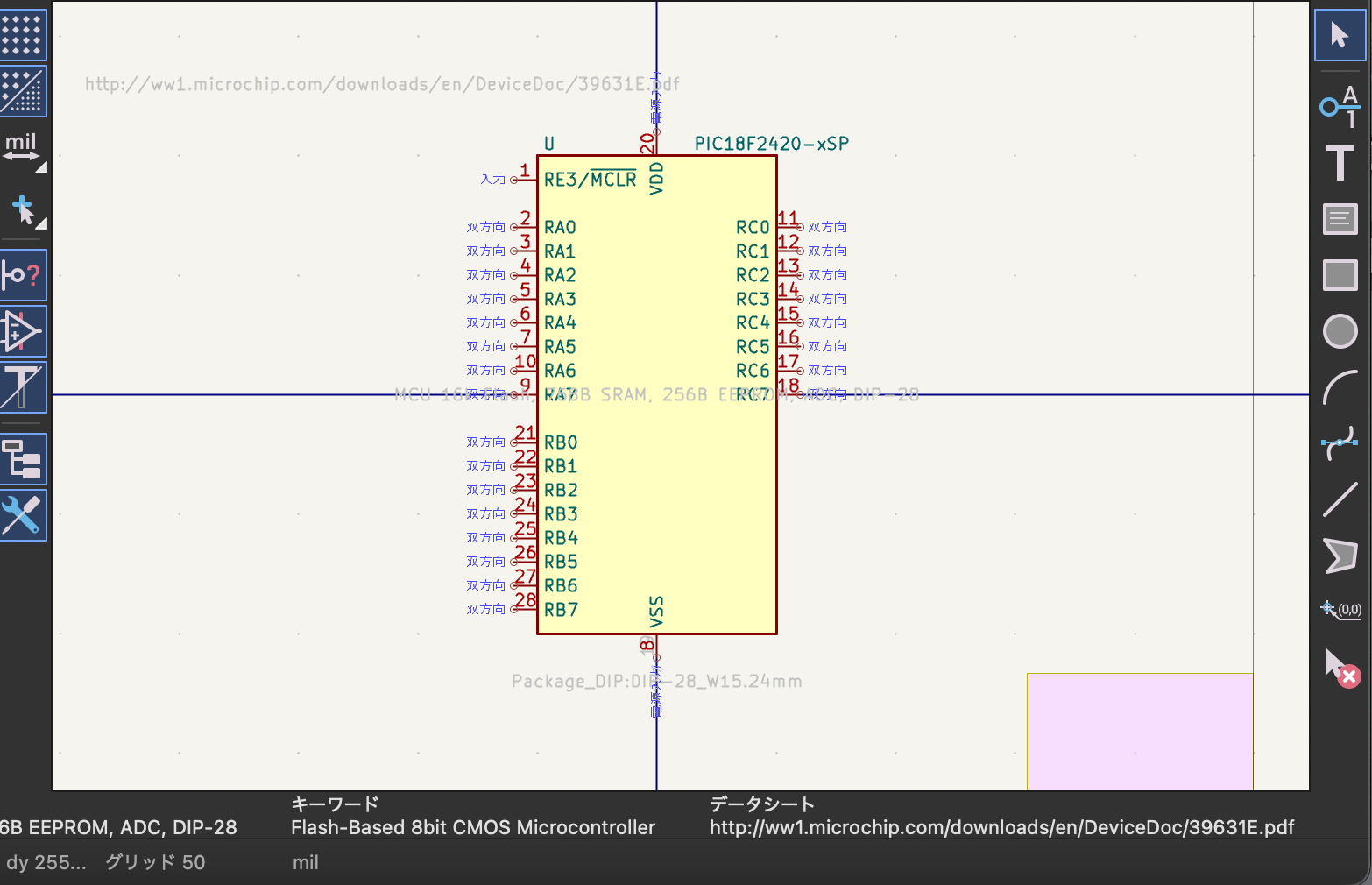

開いた後

とりあえず、新しいライプラリにコピーを保存します。

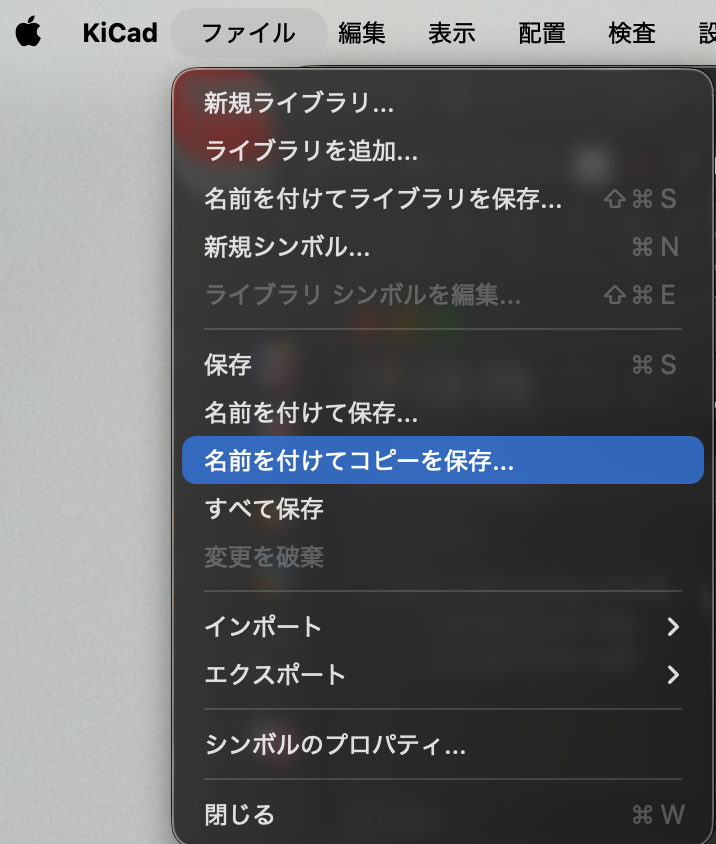

「ファイル > 名前を付けてコピーを保存...」を選択します。

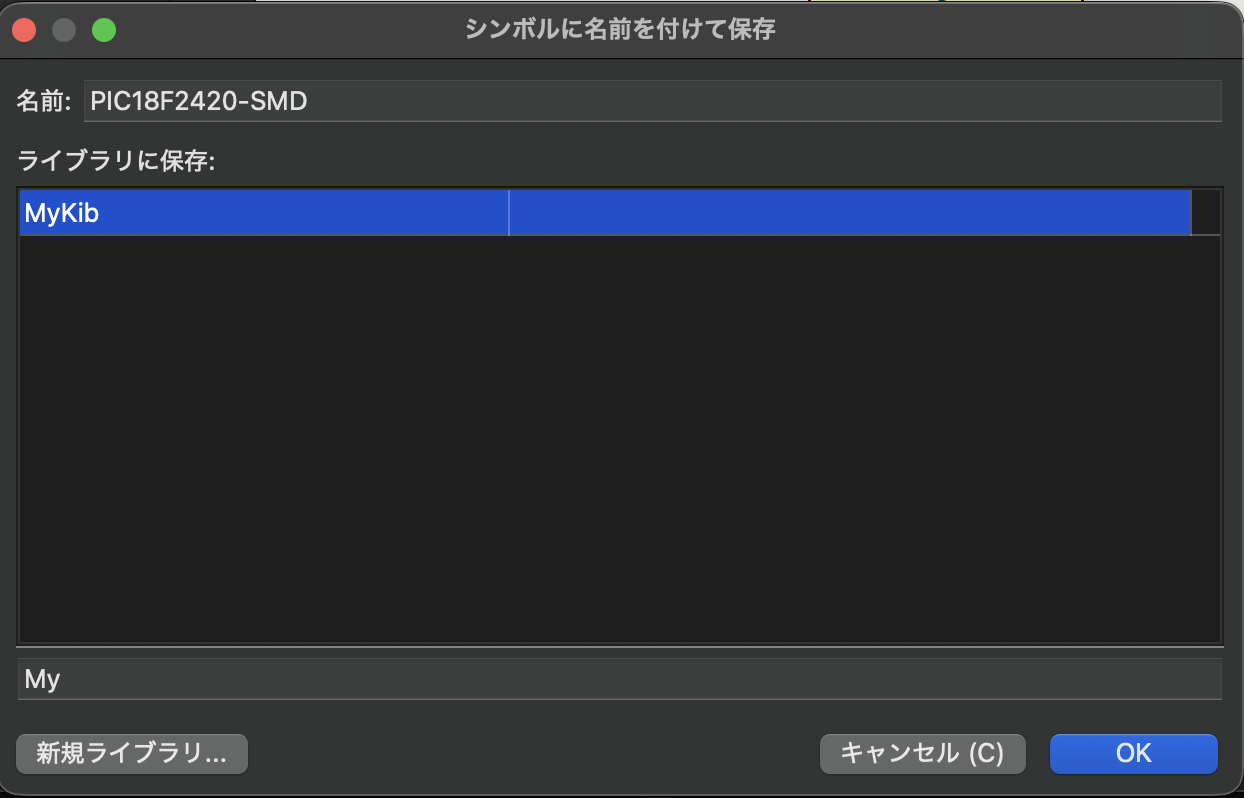

名称/保存先ライブラリの選択などを実施します。

　シンボル名称: 　　　PIC18F2520-SMD
　ライプラリフィルタ: My

を入力して保存先の「MyLib」を選択し「OK」ボタンを押します。

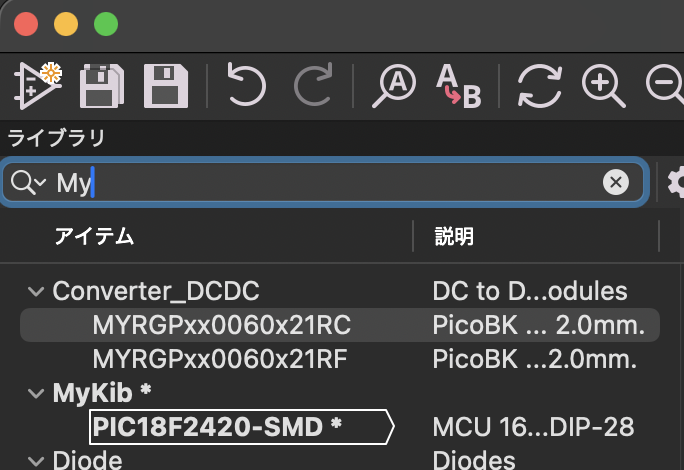

シンボル エディターのライブラリ検索キーに「My」を入力します。

新しいライブラリ下に「PIC18F2520-SMD」が追加されて表示されています。

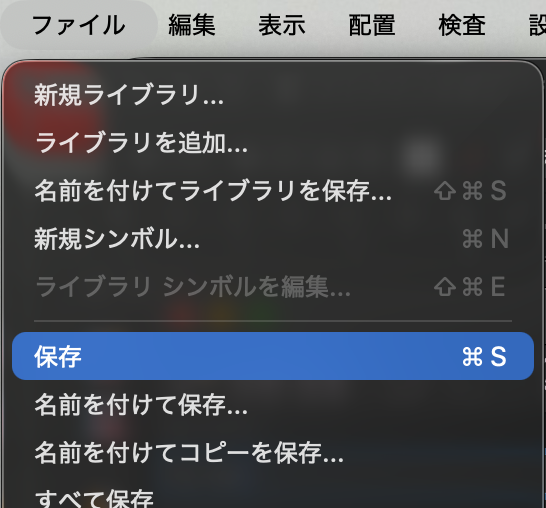

そして、未保存状態を示す「*」が表示しているので、保存します。

「*」が消え保存されました。

これで、既存シンボルが新しいライブラリに保存されたので、修正出るようになります。
