フットプリントの変更

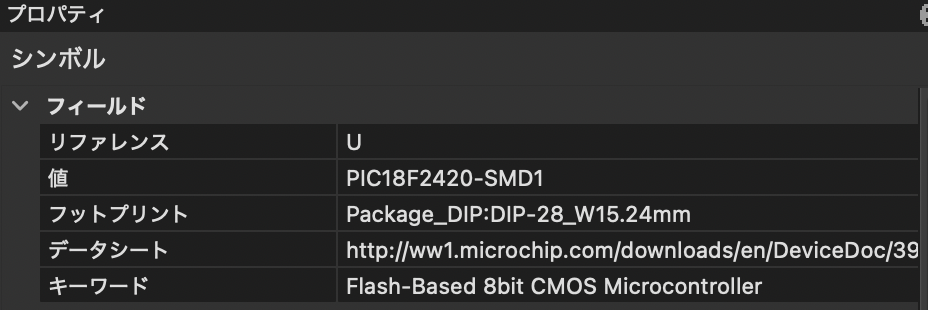

「プロパティ > シンボル > フィールド > フットプリント」をPICのドキュメントのパッケージと同様なSMD(表面実装)を設定します。

現在は「Package_DIP:DIP-28_W15.24mm」とDIPになっています。

これを「SMD(SOIC)」にします。

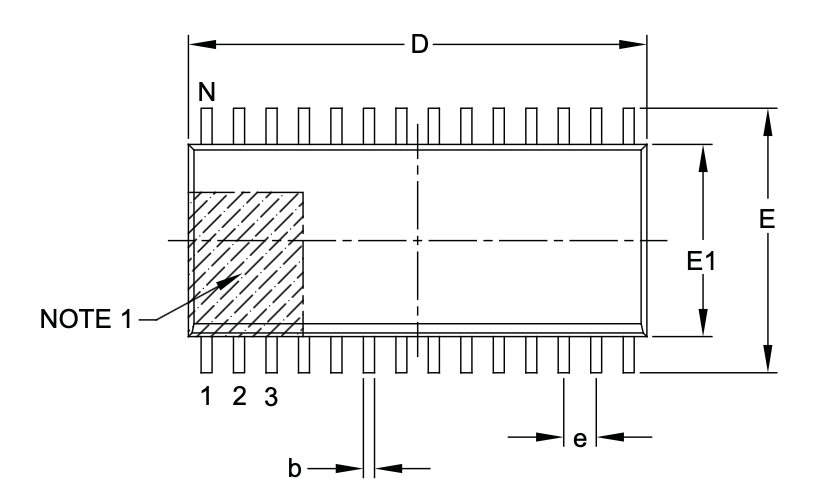

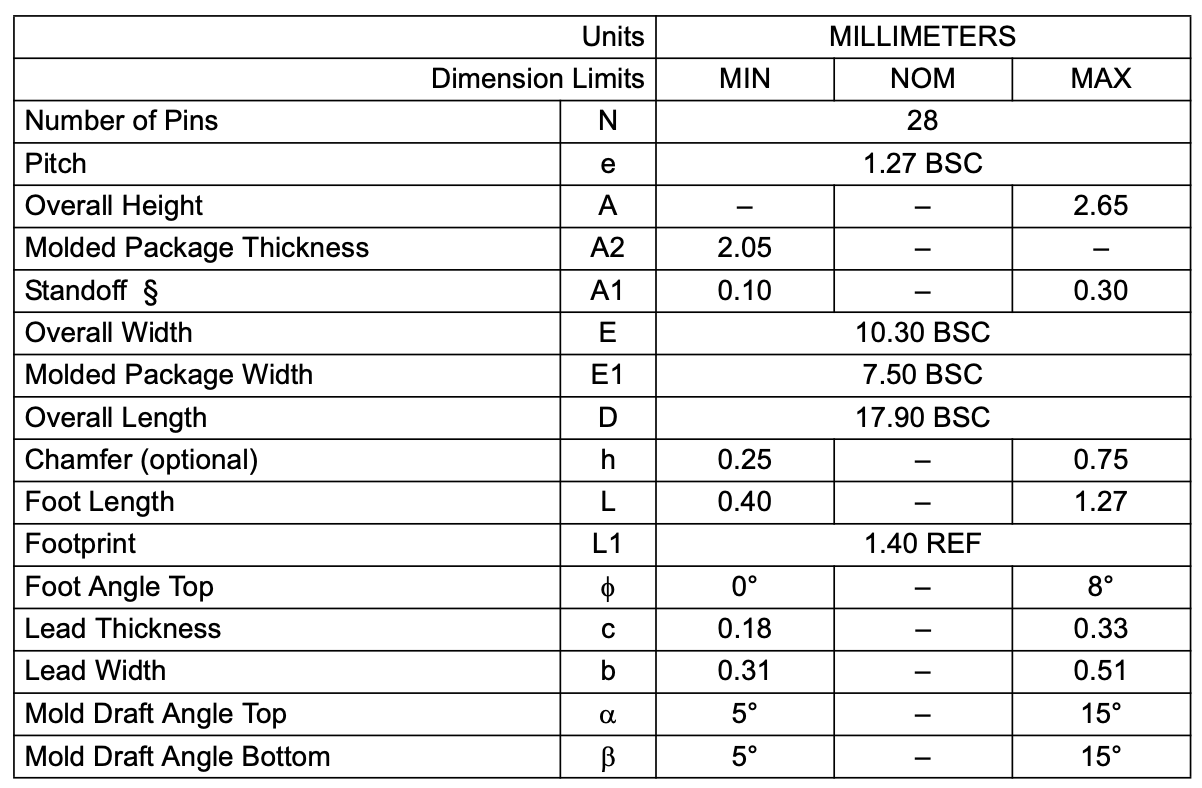

PIC18F2520のドキュメントから。

D: 17.90
E1: 7.50
E: 10.30

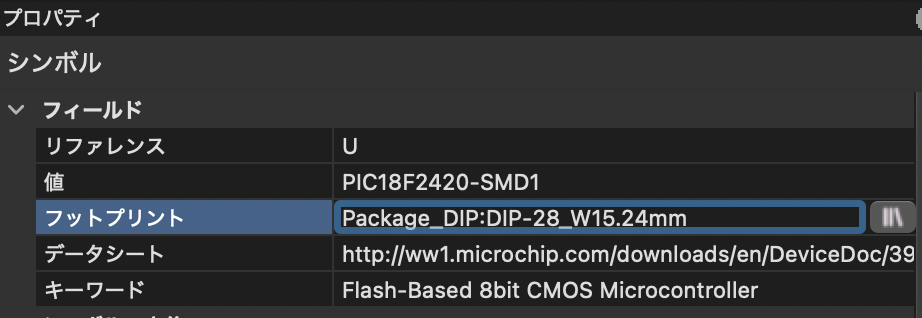

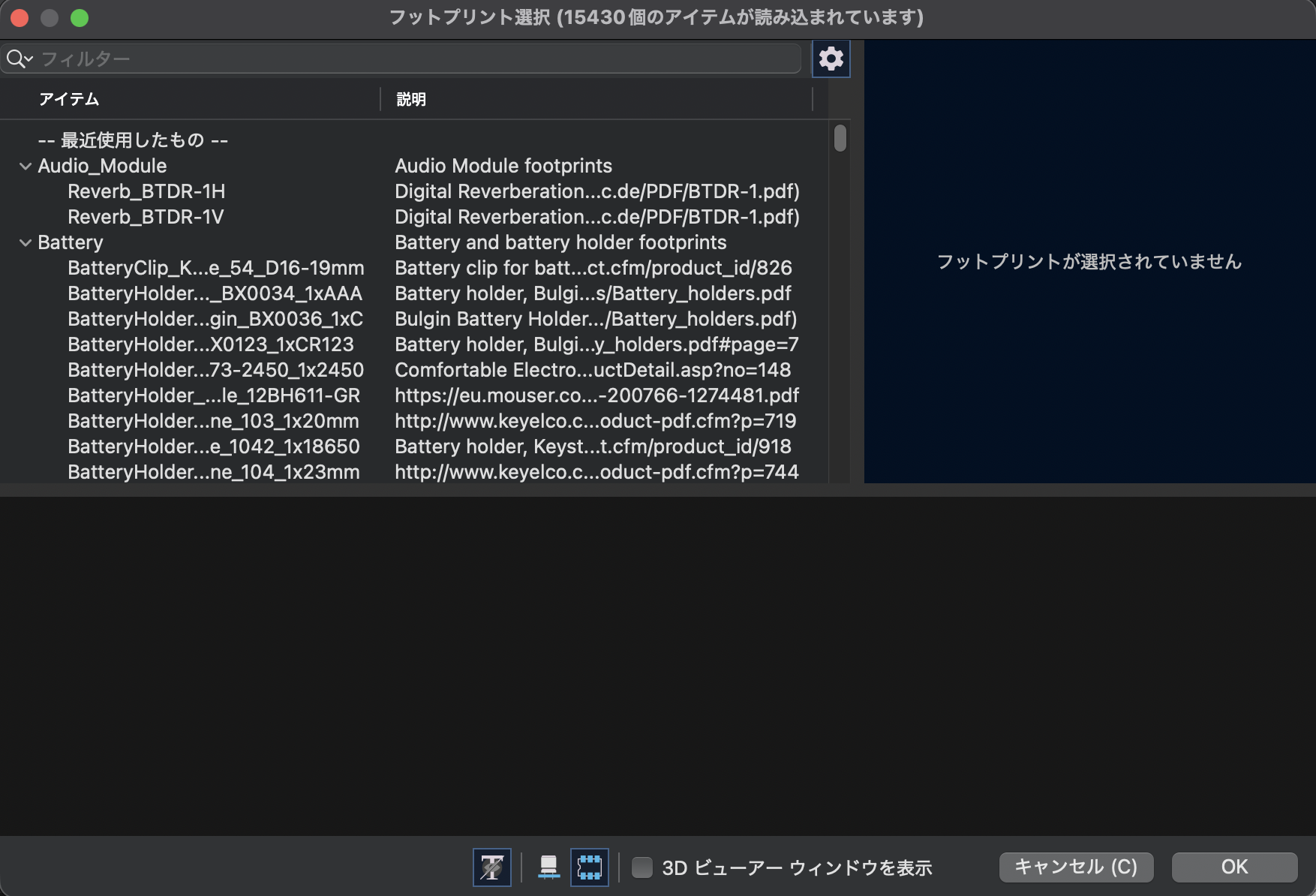

フットプリントを選択して項目の右端のICONをクリックして、フットプリント選択画面を表示します。

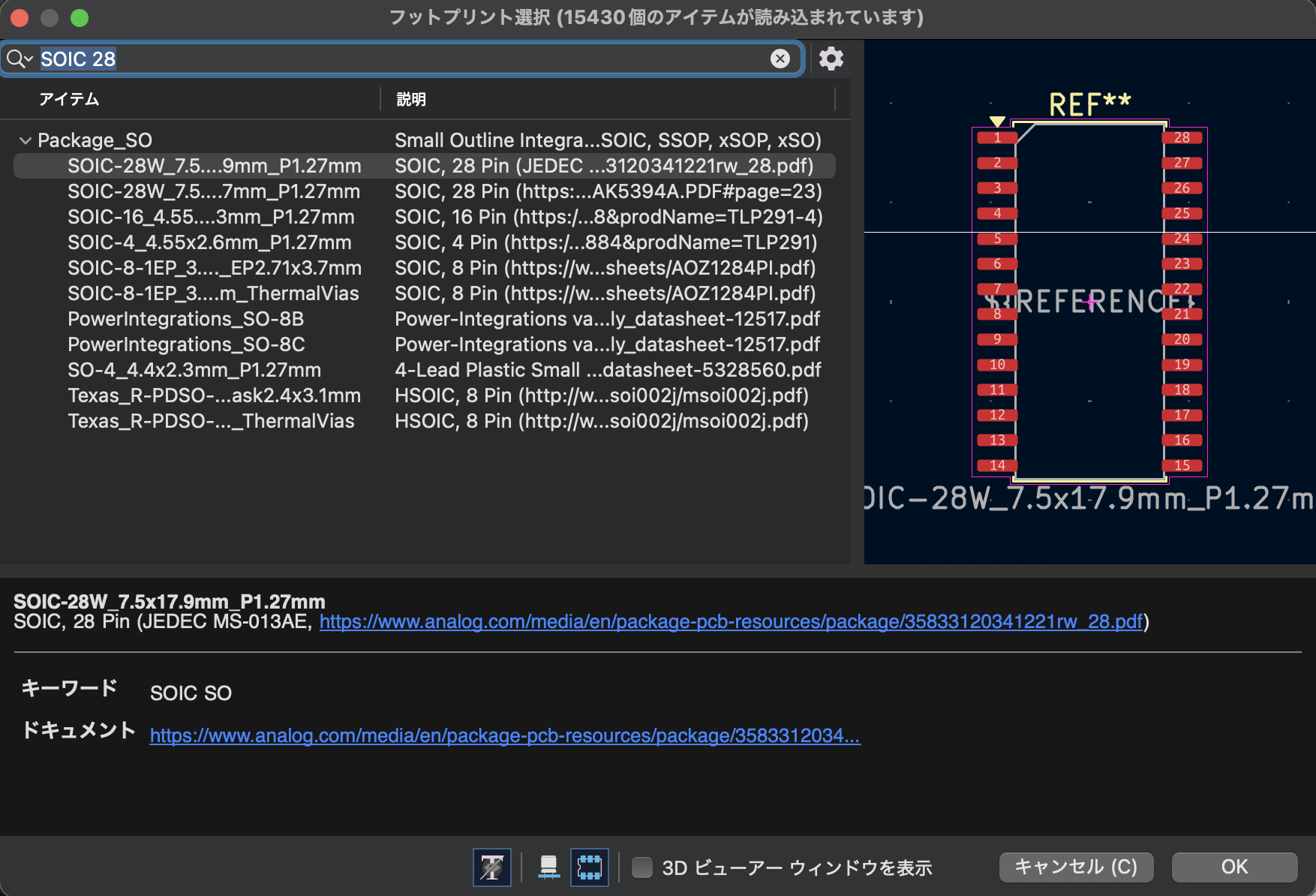

フィルターに「SOIC 28」を入力します。
「SOIC」だけだと全てのPINが表示されるので「28」も追加しています。
SMDだと具体的なパッケージとしてはキーワードには未登録の様です。

今回は「SOIC-28W_7.5x17.9mm_P1.27mm」を保存かダブルクリックで選択します。

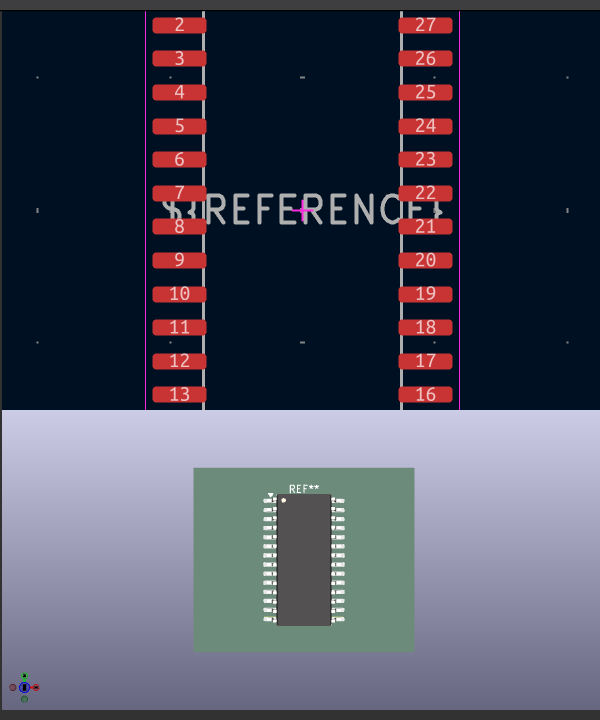

左側から2つ目のICONを選択すると3Dデータが有る物は表示が出来ます。
