UPSの接続と設定

UPSの接続と設定

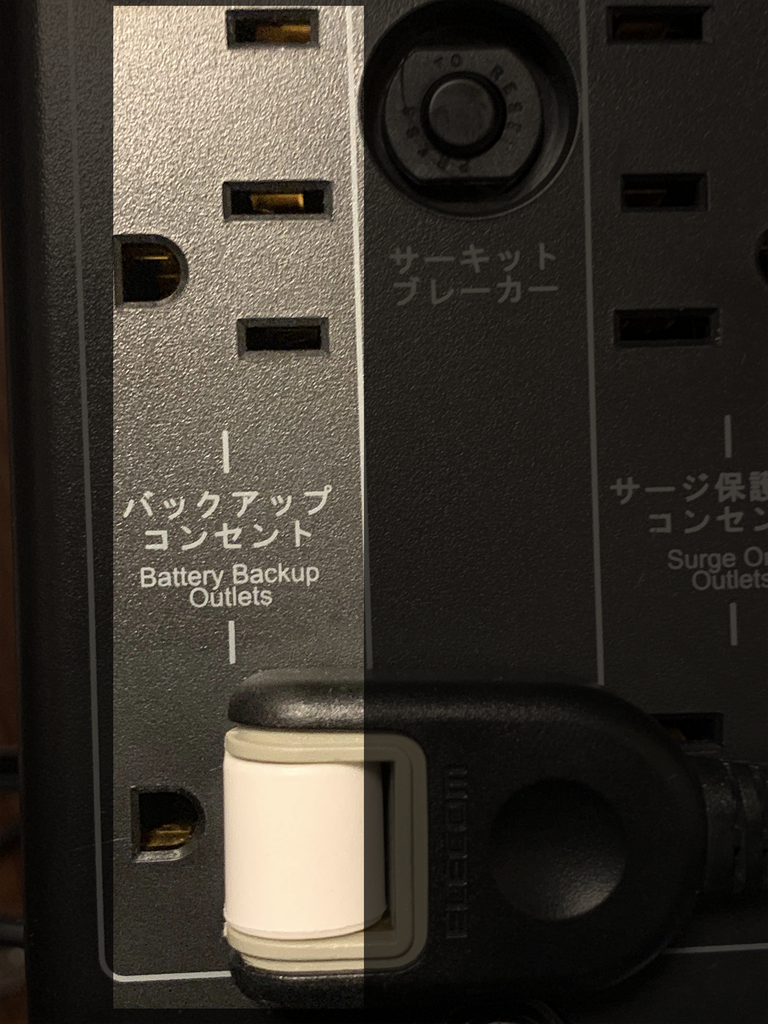

NASの電源を落としてUPSに接続します。

今回テストしたUPSとNASの電源容量は次です。

NAS 1台の消費電力は?

• DS918+　28.8W(アクセス)　    DiskStation DS918+ 仕様
• DS1817+　61.5W(アクセス)　  DiskStation DS1817+ 仕様

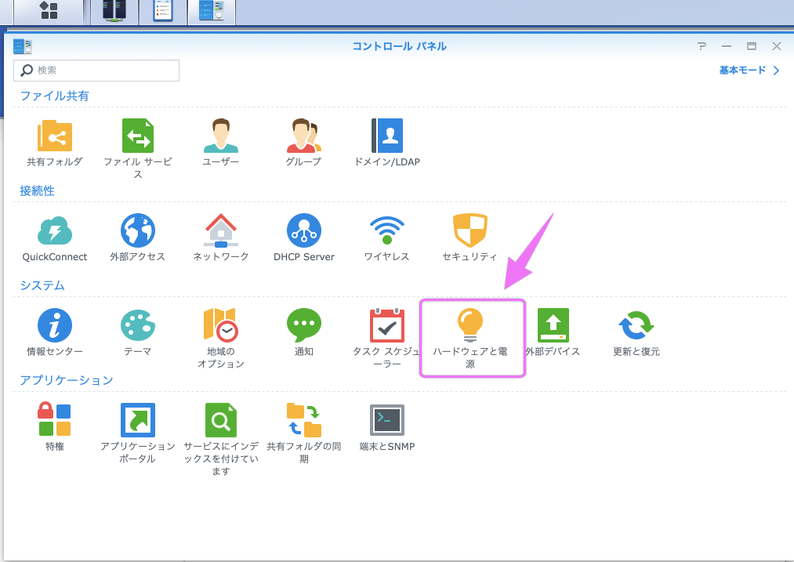

DSMの[コントロール パネル] > [ハードウェアと電源]を選択します。

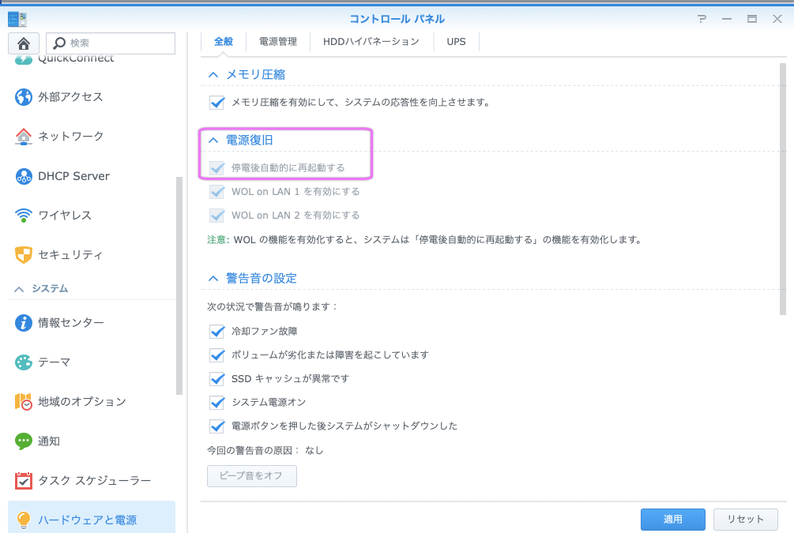

[ハードウェアと電源]

電源復旧の項目で「停電後自動的に再起動する」を設定。

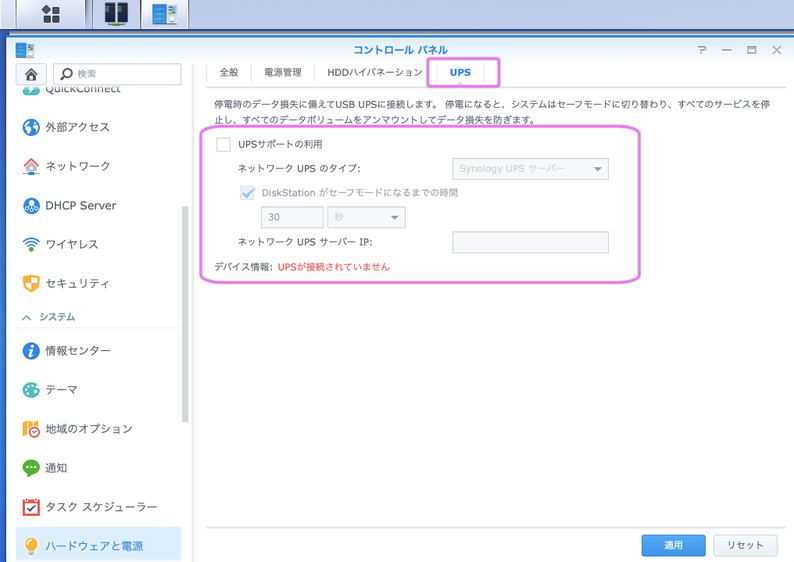

[UPS]

UPSは未接続なのでデバイス情報は「UPSが接続されていません」です。

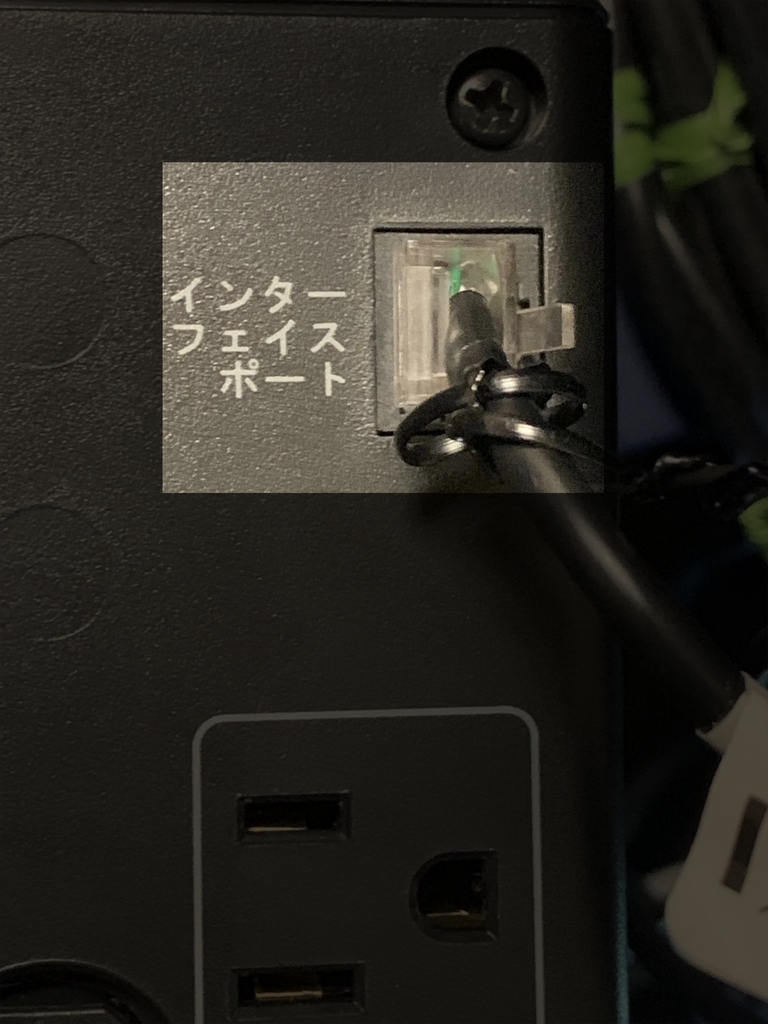

付属の特殊なUSBケーブル(USB to RJ45)でNASとUPSを接続します。

HA(High Availability)構成のNASの場合には「アクティブ」側に接続します。「パッシブ」側に接続してもUPSを検出できません。

補足-注意: HA構成のNASでローカルUPS(1つのUSBのみを持つUPS)へ接続している状態で自動フェイルオーバーが発生し「パッシブ」側に切り替わるとUPSとの接続は失われます。

補足: HA構成時はNASを接続するネットワーク装置(スイッチやハブなど)は、同じ UPS 装置に繋いでおくと自動フェイルオーバー時にユーザーはNASヘの接続を安定にできます。

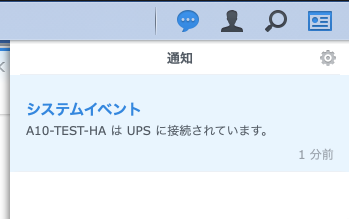

通知にUPSが接続されたことが表示されます。

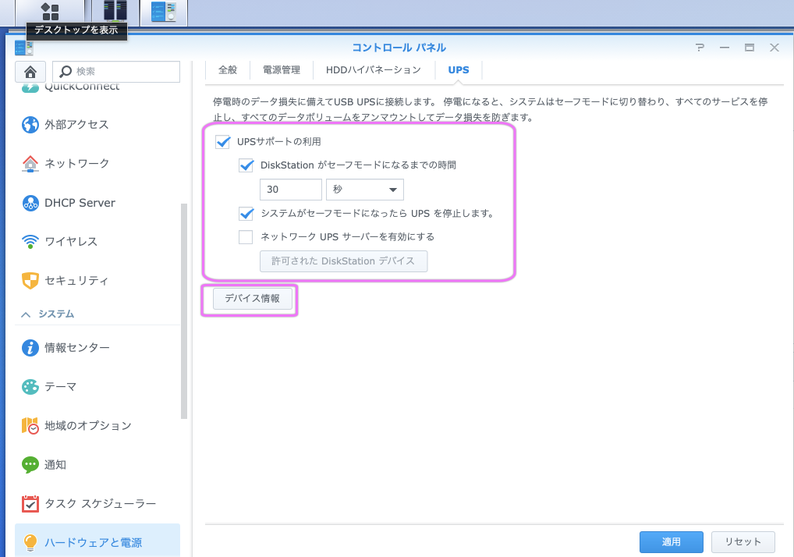

[UPS]

USPの設定が可能となります。
・USPサポートの利用
・DiskStationがセーフモードになるまでの時間
　　> 30秒
・システムがセーフモードになったらUPSを停止します

UPSが接続されると「デバイス情報」が表示できます。

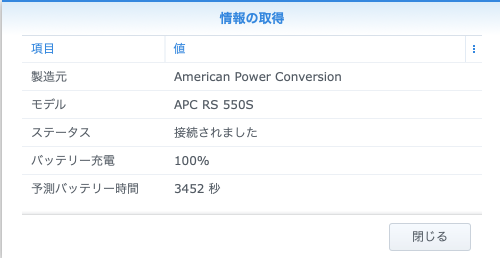

[デバイス情報]

UPSの設定が完了しました。

この設定で30秒間電源が供給されるなとNASはシステムをセーフモードとして停止します。30秒以内に復旧すればNASは停止しません。また、30秒を超えると電源が復旧してもはNASは終了処理を継続して終了し、そののち再起動します。
