プログラムとテスト

プログラムとテスト

【7.プログラム&実行】

Step2: ArduinoをESP32用に設定

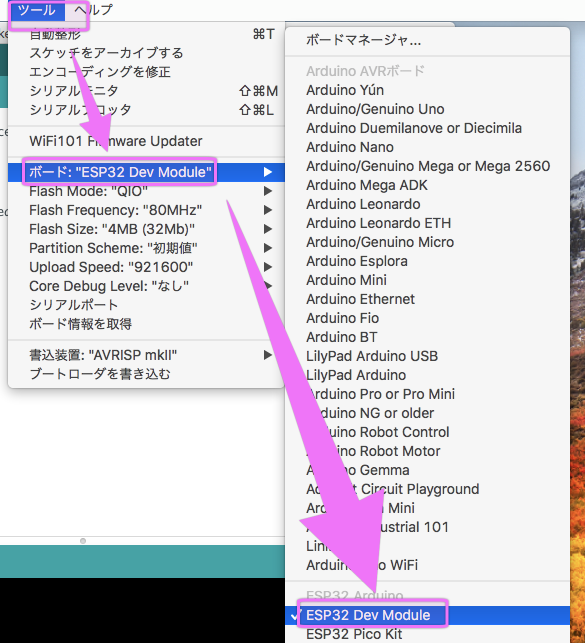

ボードの設定

「ツール」 > 「ボード」>「ESP32 Dev Module」

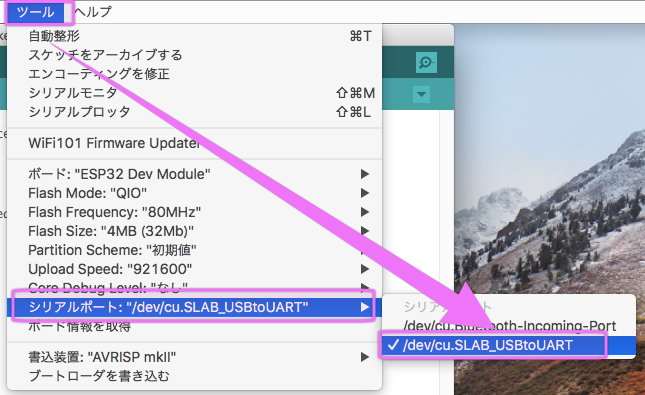

ESP32が接続されたUSBを選択します。

「ツール」 > 「シリアルポート」>「……/cu.SLAB_USBtoUART」

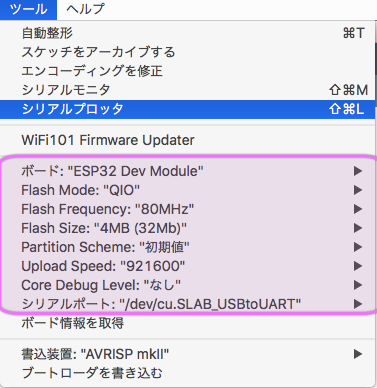

「各種設定状態」


Step3: 最初のテストプログラム1

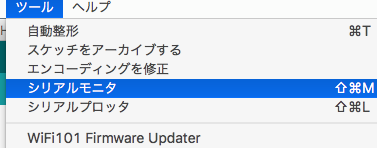

「シリアルポートにメッセージを表示」

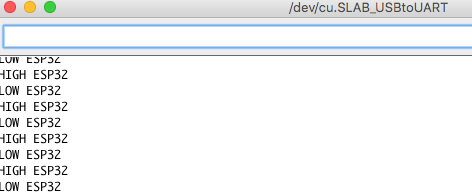

「出力」

例

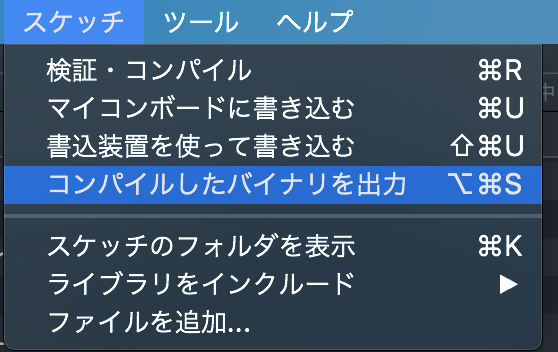

「スケッチ」メニュー

次の2つのコマンドを主に使います。

・検証・コンパイル
・マイコンボードに書き込む


次のコードを入力し「検証・コンパイル」

問題なければ書き込みます。

「マイコンボードに書き込む」

HelloEPS32.ino

/*
 * EPS32 dev board
 *
 * 2018-06-16 02:02
 */


void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200, SERIAL_8N1);
}

void loop() {
  // put your main code here, to run repeatedly:
  Serial.println("こんにちは ESP32");
  delay(1000);
  Serial.println("はい");
  delay(1000);
}
―――――

Step4: LEDチカ
次のコードを入力し「検証・コンパイル」

問題なければ書き込みます。
「マイコンボードに書き込む」

/*
 * EPS32 dev board L-Chika
 *
 * 2018-06-16 02:02
 *
 * IO34～IO39はプルアップ無し
 */
#include <WiFi.h>

#define LED_PORT     34

void setup() {
  // put your setup code here, to run once:
  WiFi.mode(WIFI_OFF);

  Serial.begin(115200, SERIAL_8N1);
  Serial.println("");
  Serial.println("こんにちは ESP32");

  pinMode(LED_PORT,OUTPUT);
  digitalWrite(LED_PORT,LOW);

}

void loop() {
  // put your main code here, to run repeatedly:
  digitalWrite(LED_PORT,LOW);
  Serial.println("LOW ESP32");
  delay(1000);
  digitalWrite(LED_PORT,HIGH);
  Serial.println("HIGH ESP32");
  delay(1000);
}

ESP32でLチカできましたか?
