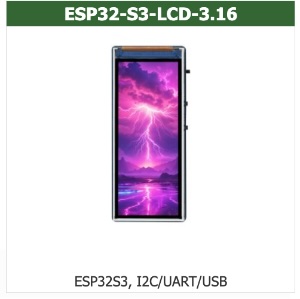

概要
- 320×820 Pixels
- 262K Color
- 32-bit LX7 Dual-core Processor
- Up to 240MHz Frequency
- WiFi & Bluetooth 5

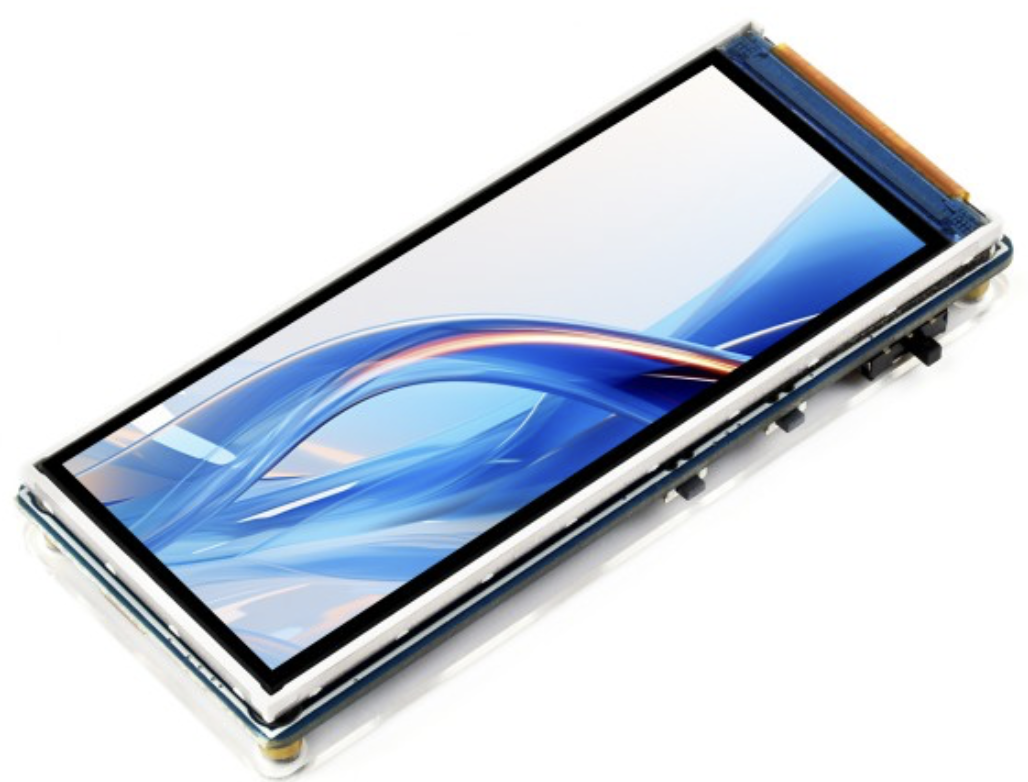

- ESP32 With Display
大きめのLCDとESP32-S3を組み合わせた開発用ボードという位置付けの商品の様です。
- ESP32-S3 (ESP32-S3R8)
> 内蔵 384KB ROM、512KB SRAM
> 内蔵 8MB Flash/PSRAM
> dual-core 240MHz 32bit RISC-Vプロセッサー
> WiFi 2.4GHz IEEE 802.11b/g/n
> Bluetooth LE: Bluetooth 5, Bluetooth Mesh (オンボードアンテナ) - 3.16インチLCDディスプレイ
> 解像度320×820
> 64Kカラー
> RGB565通信インターフェース - アンテナ
> 2.4GHzのWi-FiおよびBluetooth 5(LE)を内蔵内アンテナ
> 外部アンテナ設定用にははんだジョイントを内蔵 - 加速度センサーとジャイロセンサー搭載
> QMI8658 6軸センサー(3軸加速度計と3軸ジャイロスコープ) - 内蔵PCF85063 RTCチップ
> 予備のSH1.0バッテリースロット - RST(リセット) ボタン/BOOTボタン
- 充電制御
> 接続 MX1.25
> 制御IC ETA6098(リチウムイオン電池充電をサポート) - Type-Cコネクタ(プログラム書き込みおよびログ出力用)
- 複数のI/Oインターフェースに対応、フルスピードUSB規格をサポート
- 低ドロップアウトレギュレータ

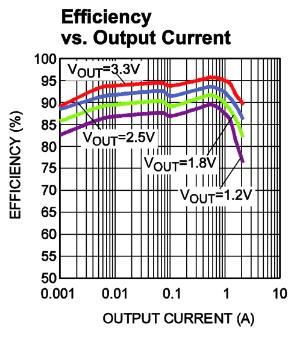

> MP1605GTF-Z(最大2A、入力:2.3V～5.5V、最小出力:0.6V)
> https://www.monolithicpower.com/jp/mp1605.html
>

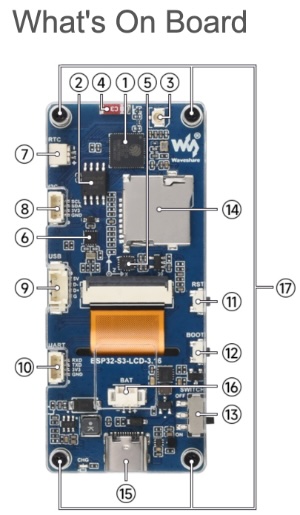

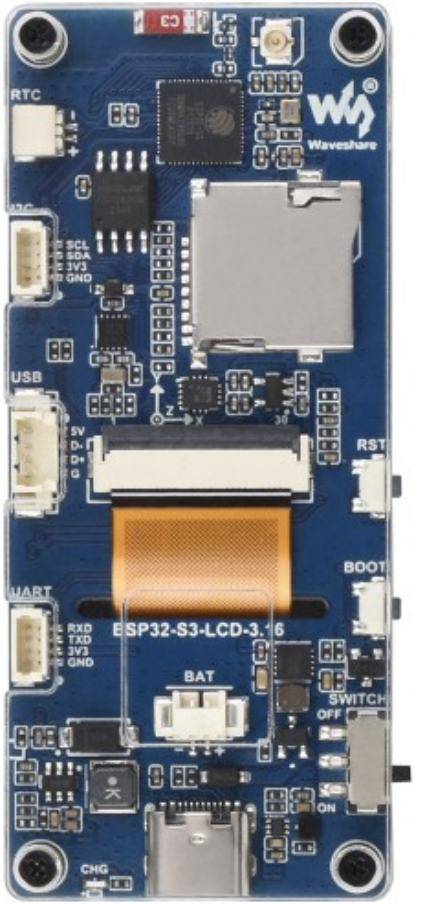

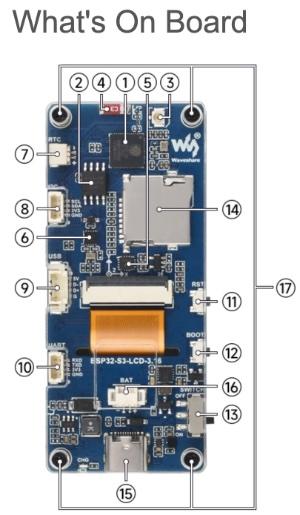

ボードの部品状態
- ESP32-S3R8
WiFiおよびBluetooth搭載SoC、最大240MHz動作周波数、オンボード8MB PSRAM - 16MB NORフラッシュメモリ
- IPEX1コネクタ
基板上の抵抗を再はんだ付けし、外部アンテナの使用に切り替え可能 - 内蔵セラミックアンテナ
2.4GHz Wi-Fi(802.11 b/g/n)およびBluetooth 5(LE)機能用 - QMI8658センサー
6軸IMUは3軸ジャイロスコープと3軸加速度計を含む - PCF85063
リアルタイムクロックチップ -
アルタイムクロックチップ用電池ヘッダー
- SH1.0 4PIN I2C ヘッダー
- MX1.25 4PIN USB ヘッダー
- SH1.0 4PIN UART ヘッダー
- RST(リセット) ボタン
- BOOTボタン
BOOTボタンを押し続けながら、RSTボタンをクリックするとダウンロードモード - スライドスイッチ
システム電源ON/OFF用 - TFカードスロット
TFカードは使用前にFAT32でフォーマット - Type-Cコネクタ
ESP32-S3 USBインターフェース(プログラム書き込みおよびログ出力用) - MX1.25 バッテリーヘッダー
MX1.25 2ピンコネクタ、3.7Vリチウム電池用、充電・放電対応 - スタンドオフ
M2×3.5×3.5+2.0×1.2

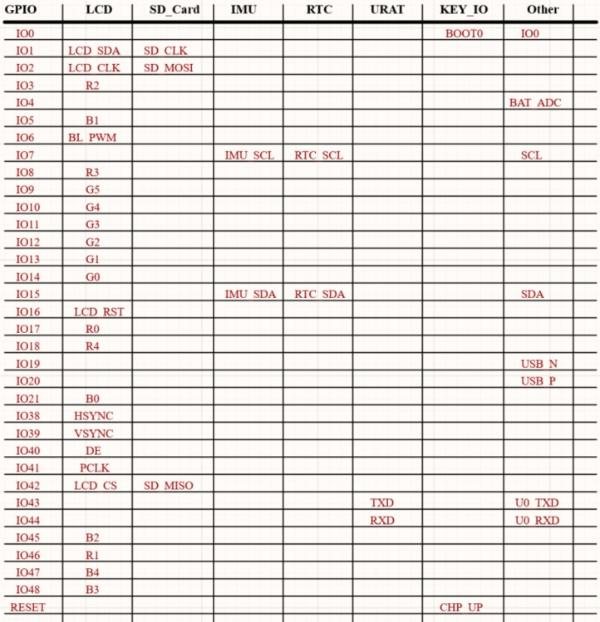

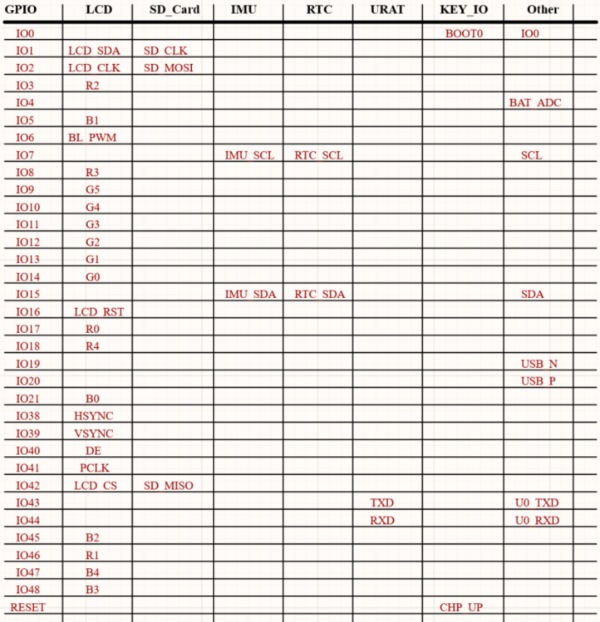

インターフェース
