概要

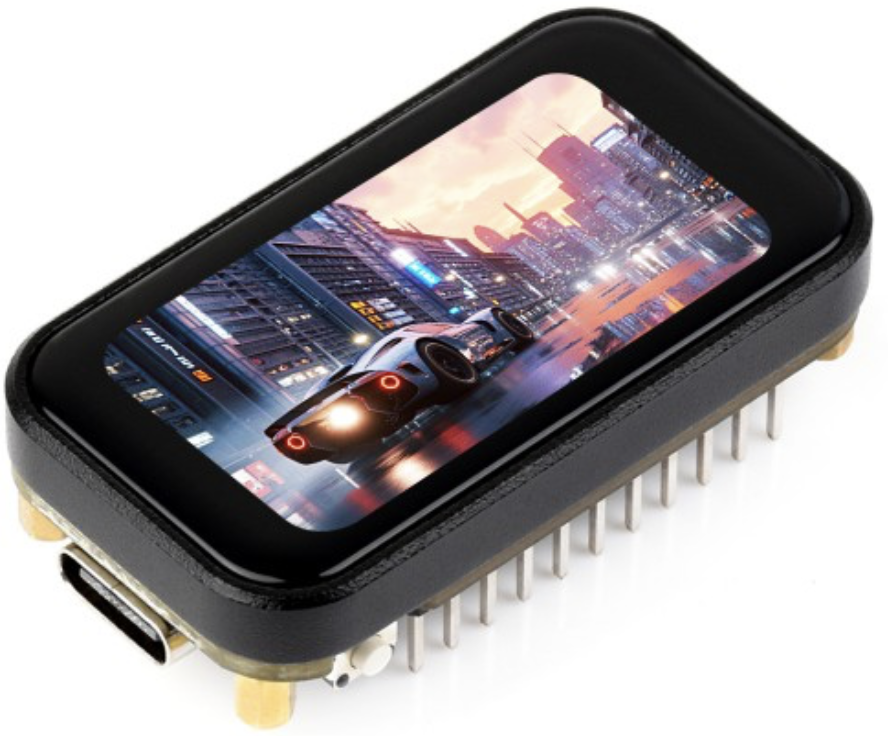

Waveshare社の「ESP32-S3 1.64 inch AMOLED Touch Display Development Board」のテスト記事です。https://www.waveshare.com/esp32-s3-touch-amoled-1.64.htm

Wiki
https://www.waveshare.com/wiki/ESP32-S3-Touch-AMOLED-1.64

概要

• 320×820 Pixels
• 262K Color
• 32-bit LX7 Dual-core Processor
• Up to 240MHz Frequency
• WiFi & Bluetooth 5

• ESP32 With Display

LCDとタッチ画面とESP32-S3を組み合わせた開発用ボードという位置付けの商品の様です。

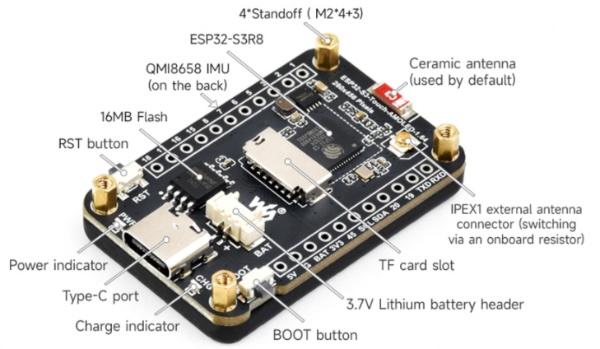

仕様

• ESP32-S3 (ESP32-S3R8)
  > 内蔵 384KB ROM、512KB SRAM
  > 内蔵 8MB Flash/PSRAM
  > dual-core 240MHz 32bit RISC-Vプロセッサー
  > WiFi 2.4GHz IEEE 802.11b/g/n
  > Bluetooth LE: Bluetooth 5, Bluetooth Mesh (オンボードアンテナ)


• 1.64インチAMOLED 容量式タッチスクリーン、
• 解像度 280×456、16.7Mカラー
• アンテナ
  > 2.4GHzのWi-FiおよびBluetooth 5(LE)を内蔵内アンテナ
  > 外部アンテナ設定用にははんだジョイントを内蔵

• 加速度センサーとジャイロセンサー搭載
  > QMI8658 6軸センサー(3軸加速度計と3軸ジャイロスコープ)
• RST(リセット) ボタン/BOOTボタン
• 充電制御
  > 接続 MX1.25
  > 制御IC ETA6098(リチウムイオン電池充電をサポート)
• TF カードスロット(FAT32)
• Type-Cコネクタ(プログラム書き込みおよびログ出力用)
• 複数のI/Oインターフェースに対応、フルスピードUSB規格をサポート
• 低ドロップアウトレギュレータ
  > MP1605GTF-Z(最大2A、入力:2.3V～5.5V、最小出力:0.6V)
  > https://www.monolithicpower.com/jp/mp1605.html

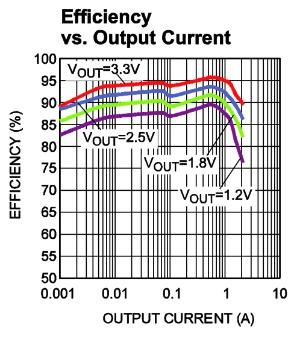

  > 入出力特性　



• ボートの裏側の部品配置
