PPK2との接続

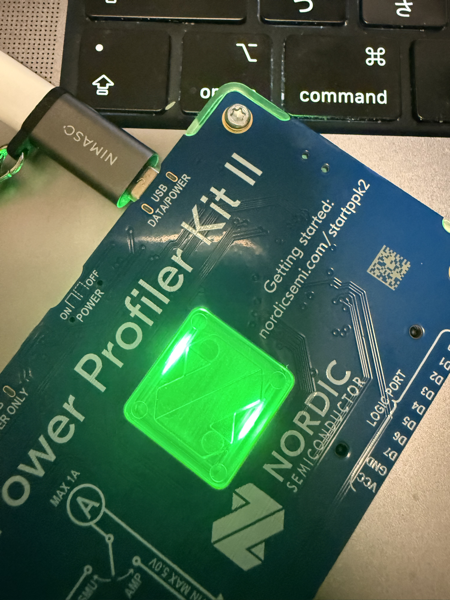

PPKitII(PPK2)に接続して、POEWRをONにします。

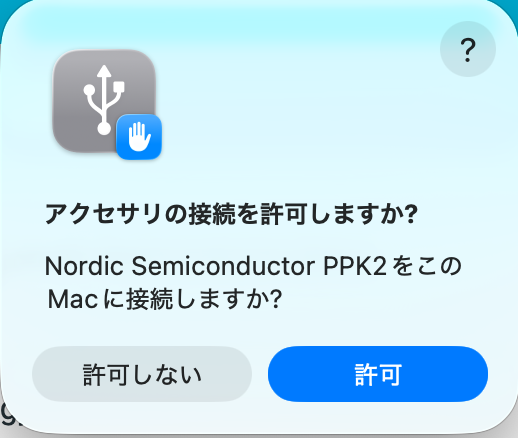

最初に接続した時は、許可を求めるダイアログが表示されます。

「許可」を押します。

<< 接続例 >>

PPK2とDUT(テスト対象の機器)の接続例。

• PPK2から5Vの電源を供給し消費電流を測定する接続
• DUTのLED出力のPICポートを監視するために「DIGTAL」の0/1/2を接続

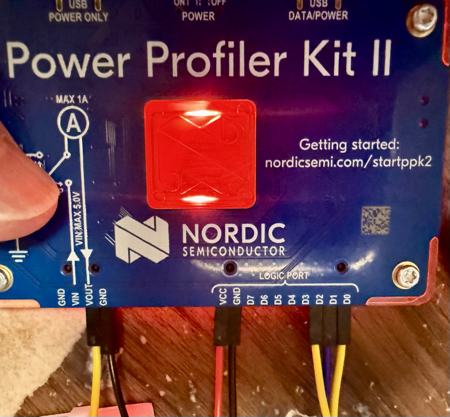

具体的な接続

• PPK2のVOUT/GNDをDUTのVin/Gndに接続
• PPK2のLOGIC PORTのVCC/GNDをDUTのVCC/GNDに接続

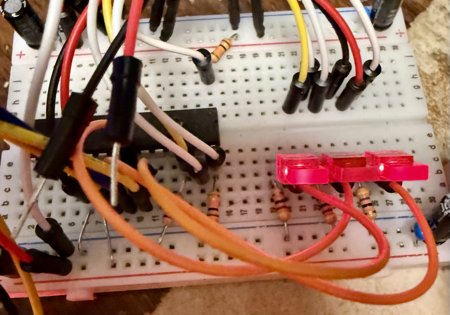

• PPK2のLOGIC PORTのD0/D1/D2をDUTのPICのLEDボートに接続

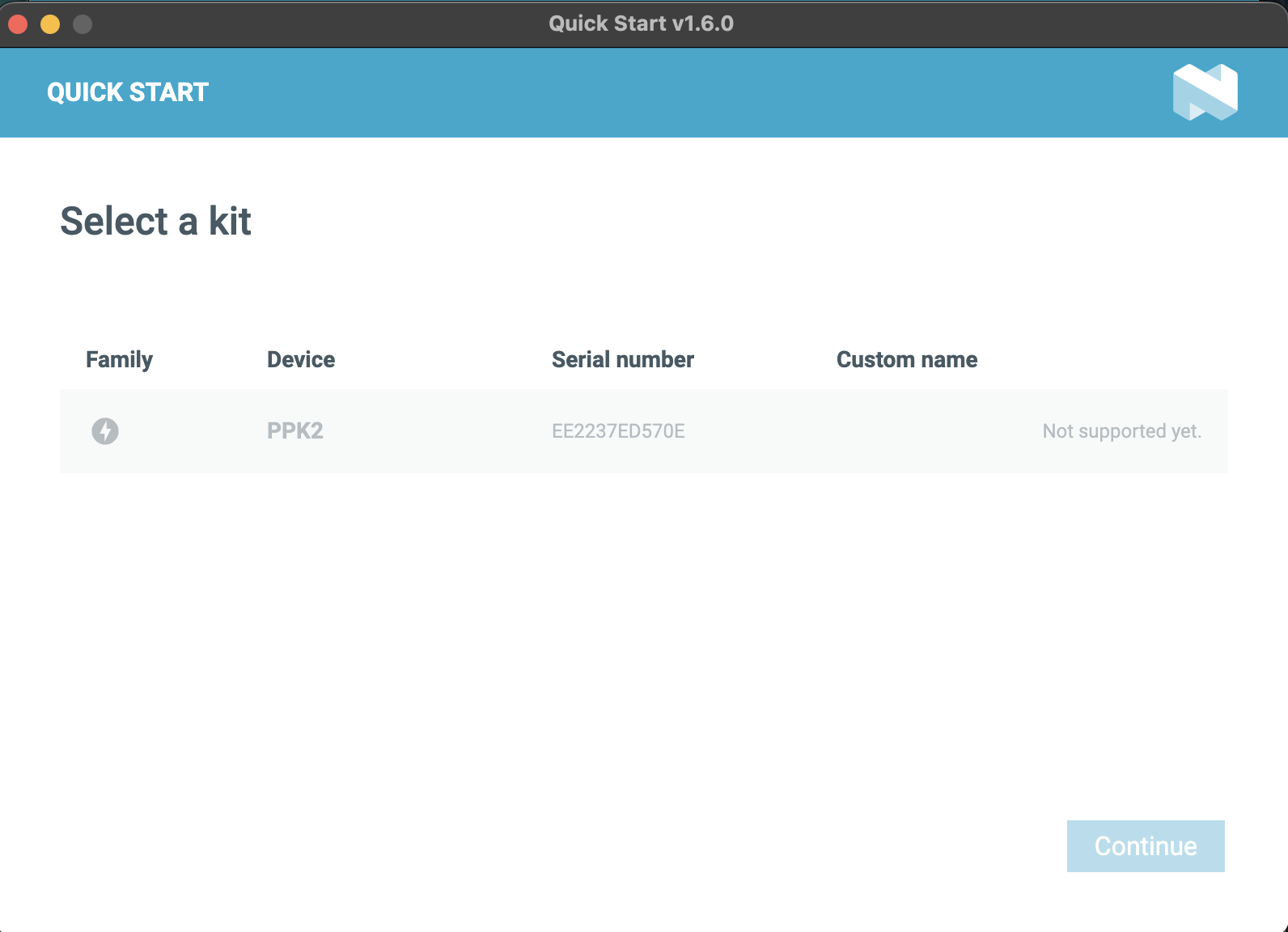

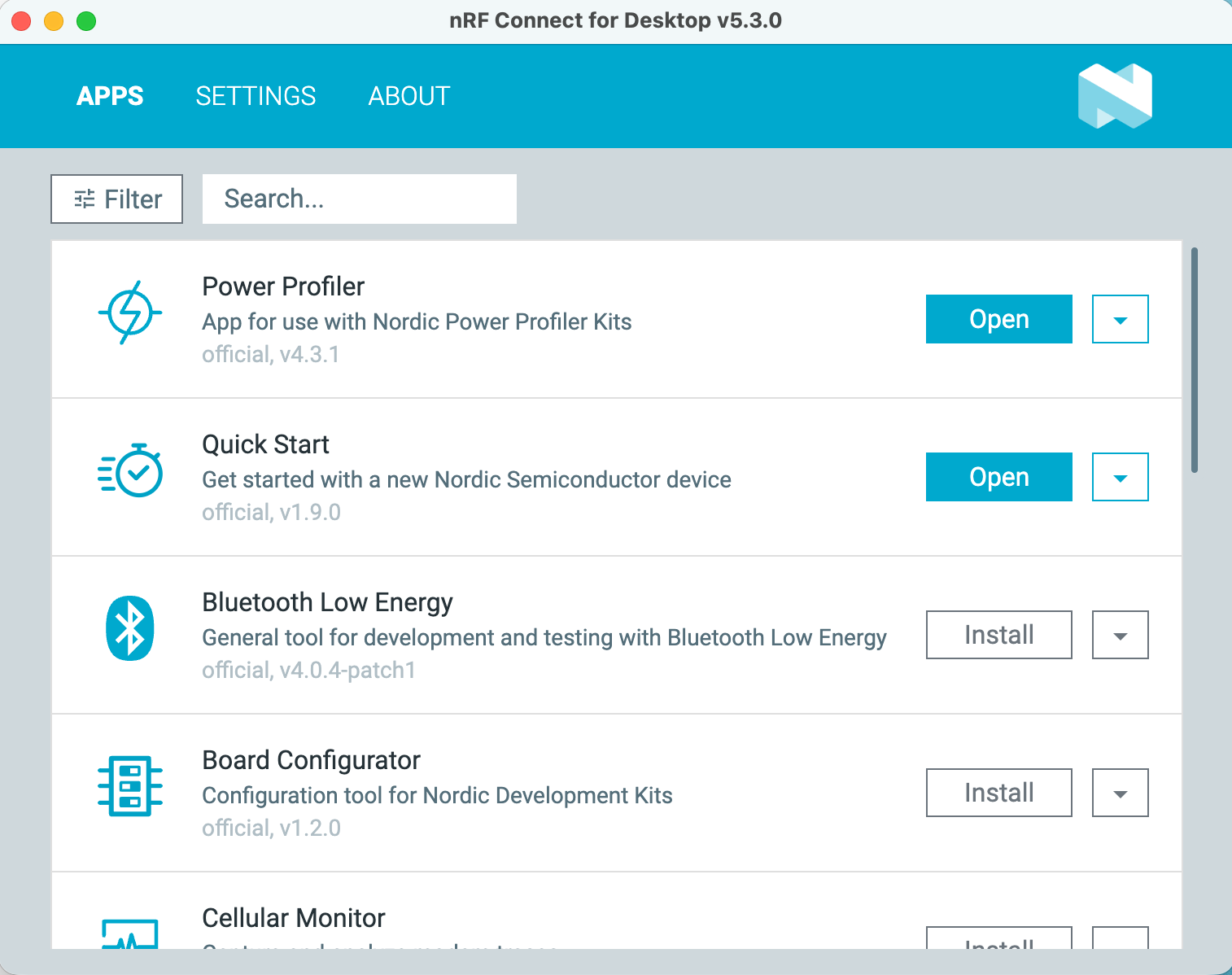

「Quick Start」を「Open」します。

ここで、気付く

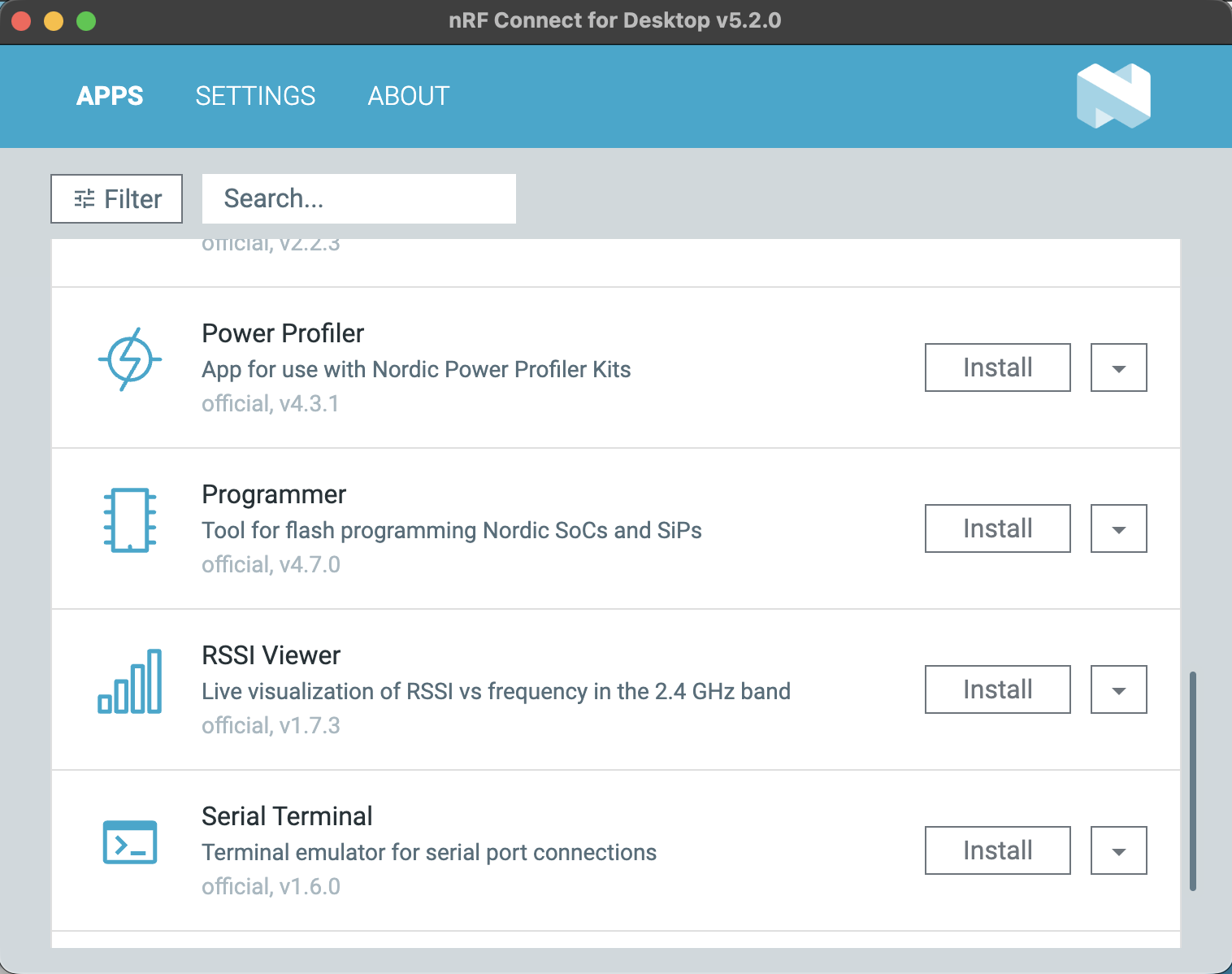

「Power Profiler」アプリをインストールしないといけない。

「Power Prifiler」を「Install」します。

接続を「許可」します。

「Power Profiler」を「Open」します。

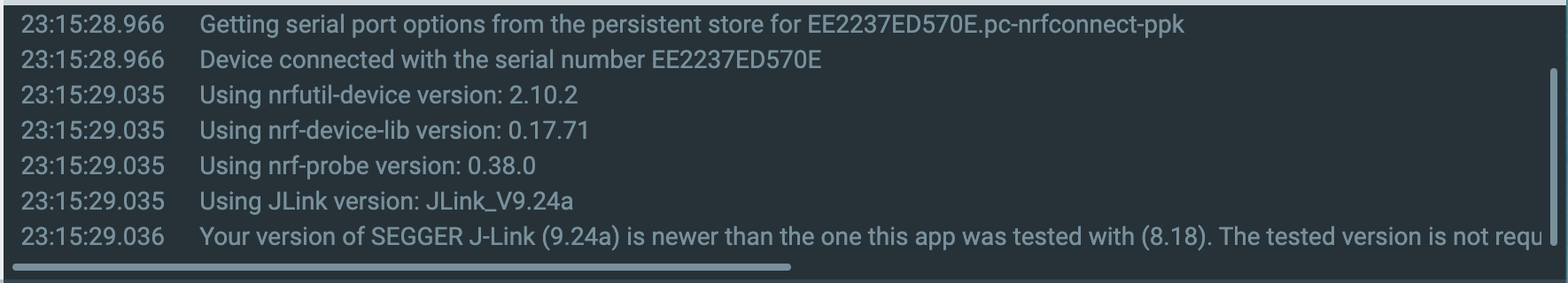

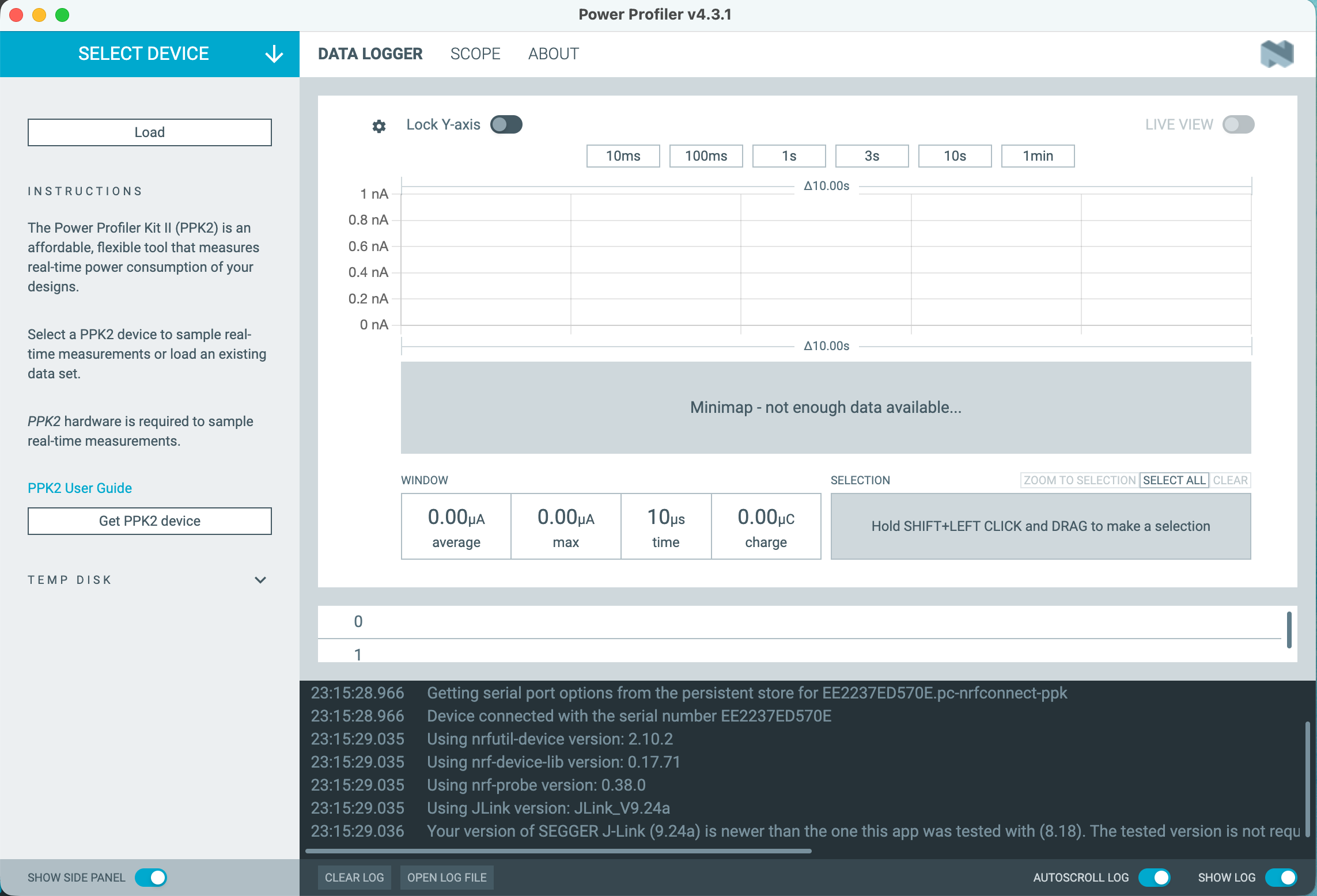

画面右下に、PPK2の接続状態が表示される。

問題が有れば、赤色の文字で表示されます。
