設定説明

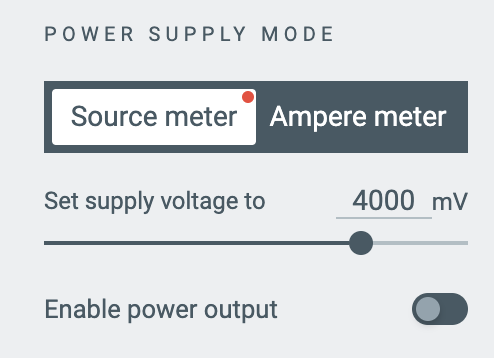

[POWER SUPPLY MODE]

Souce meter/Ampere meter:	ソースメーターモードと電流メーターモードの選択
ソースメーターモード:	PPK2のVOUTから電源を供給し電流を測定
電流メーターモード:	PPK2のVIN-VOUTを測定回路に直列に接続し電流を測定
注意:	ソースメーターモード:    DUTに600mA以下の電力を供給し測定可能 電流メーターモード:        DUTに外部電源から電力を1A以下で供給可能。
注意:	PPK2を電流メーターモードで使用する場合にはDUTには外部電源が使用される。外部電源は直接DUTに直接接続されるがこの時の電源範囲はPPK2の0.8～5.0 Vとする。
電源供給に関して:	DUTが400mA以上を消費する場合は、1A以上の供給が可能な外部USB電源を「USB POWER ONLY」に接続すること。
Set supply voltage:	ソースメーターモードで供給する電圧を指定(0.8V~5V)
Enable power output:	ソースメーターモードの電源出力のON/OFF  ONとすると真ん中のLEDの赤が全面赤の点滅となる。

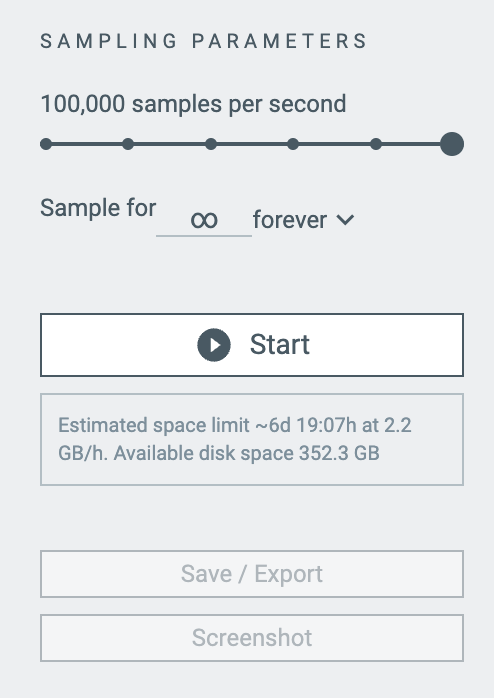

[SAMPLING PARAMETERS]

サンプリングパラメーター設定

XXXXXX samlpes per second:	1秒間に測定する回数を指定  1回/秒,10回/秒,100回/秒,1,000回/秒,1万回/秒,10万回/秒を選択可能
samlpes for XXX seconds:	ログの最大記録時間を指定 seconds(秒),minutes(分),hours(時),days(日),forever(無制限)
Start:	開始ボタン:    押すと測定がスタート  「Start」ボタンの下に、上記の2つの設定でログのデータ容量が計算され表示されます。

記録中のボタン

    以下の2つのボタンは記録を停止すると使用できるようになります。

Save/Export:	ログを保存/ファイル出力時に使用
Screenshot:	現在のログ画面をキャプチャする。

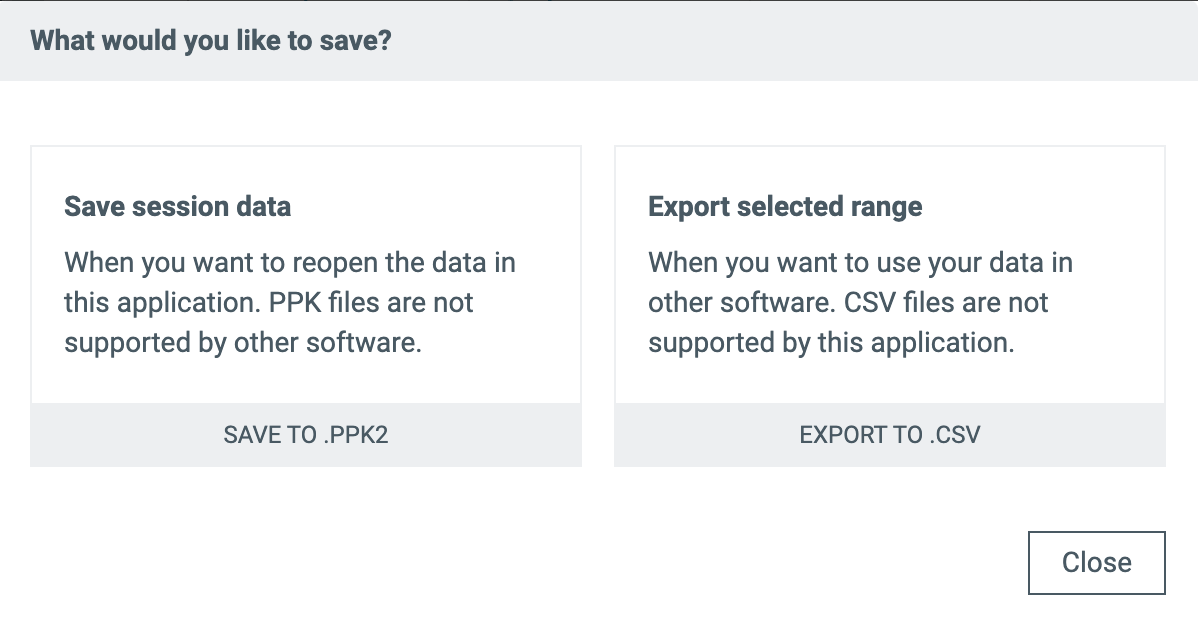

Save/Exportの説明

ボタンを押すと2つの形式のどちらかで保存出来ます。

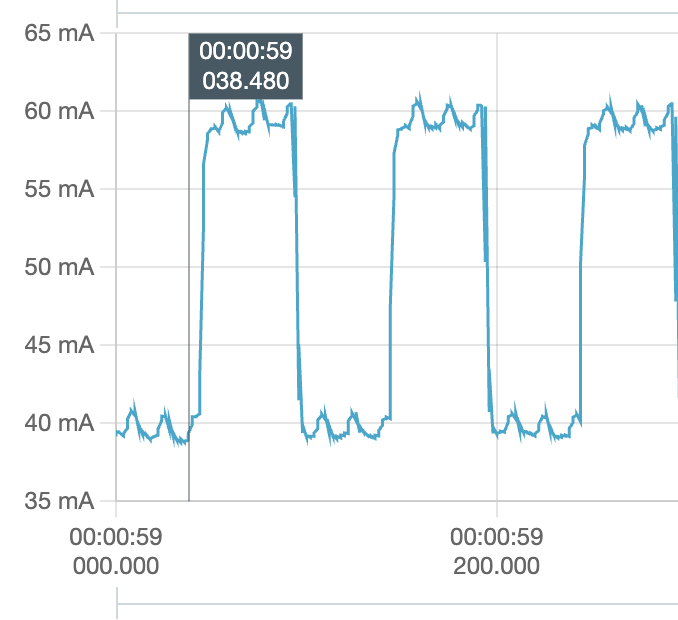

Screenshotの説明

ログ画面をpng形式の画像で保存出来る。

< 例 >

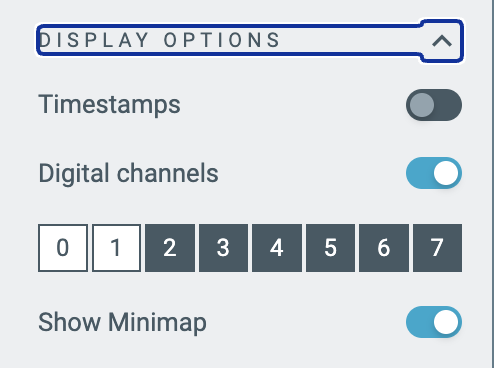

[DISPLAY OPTIONS]

表示の設定

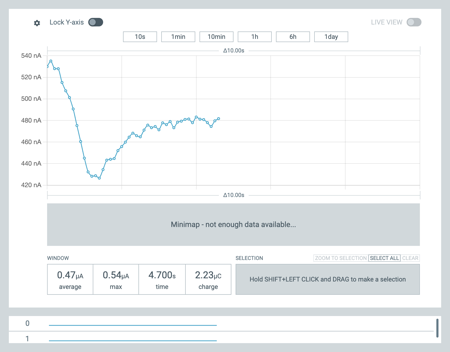

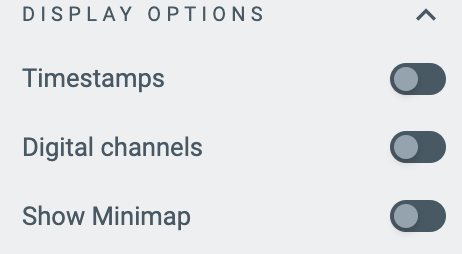

全てOFF設定とその表示例

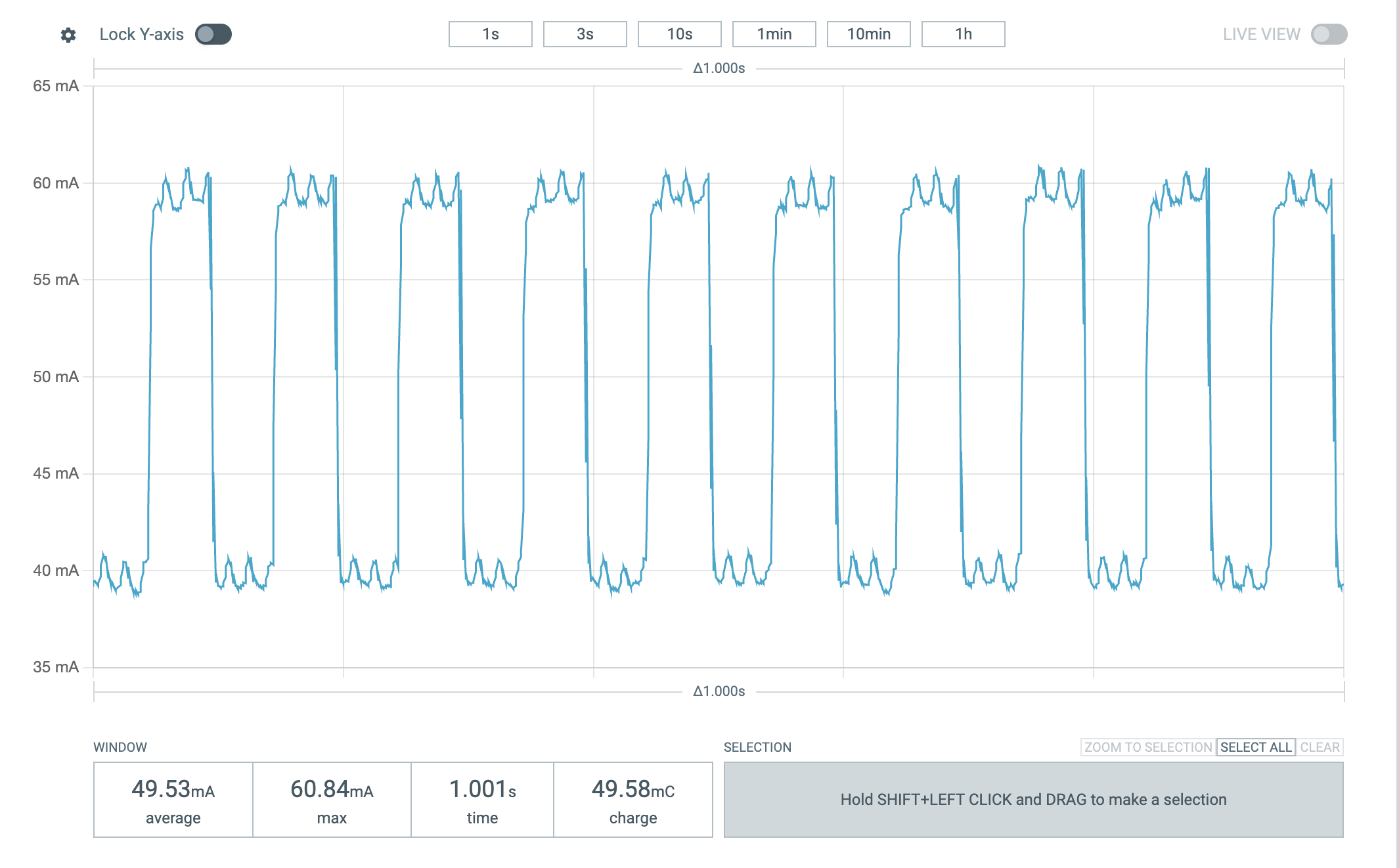

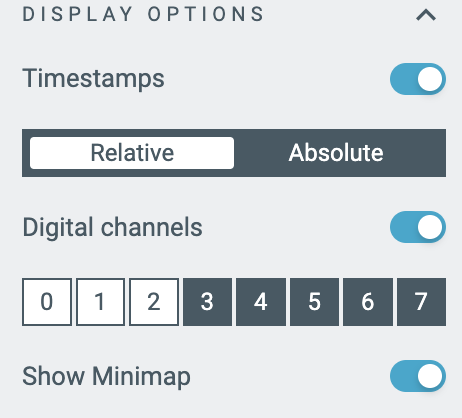

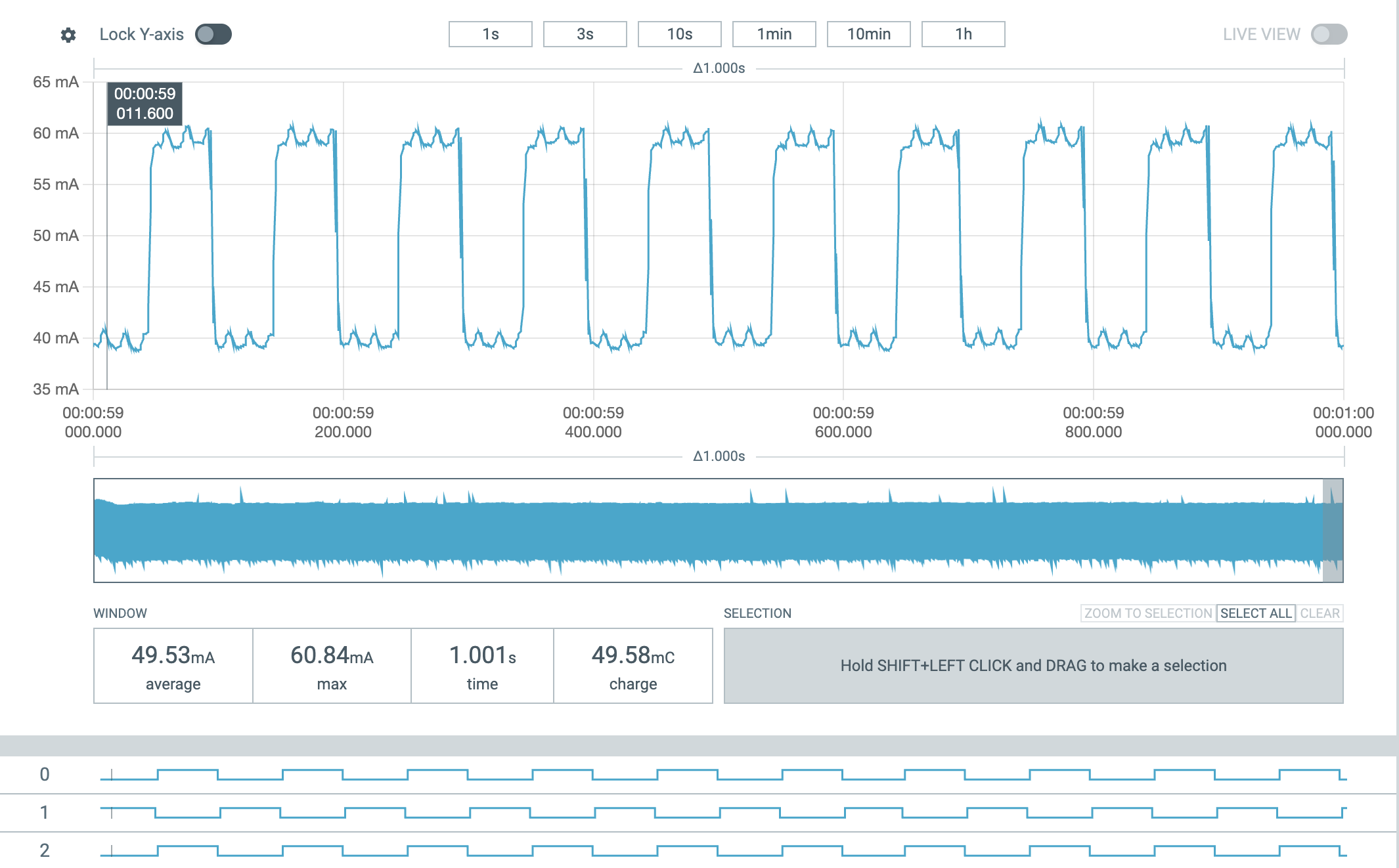

全てON設定とその表示例

個々の設定の説明

Timmstamps:    時間軸の表示のOn/Off

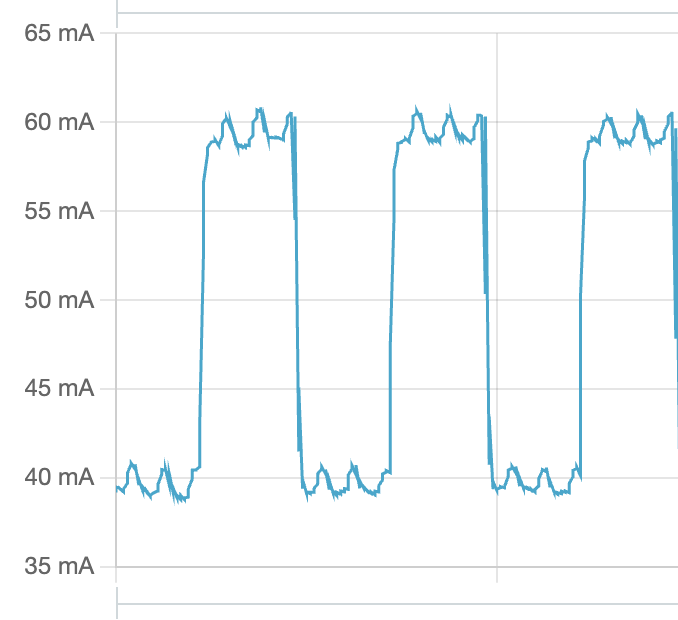

OFF時

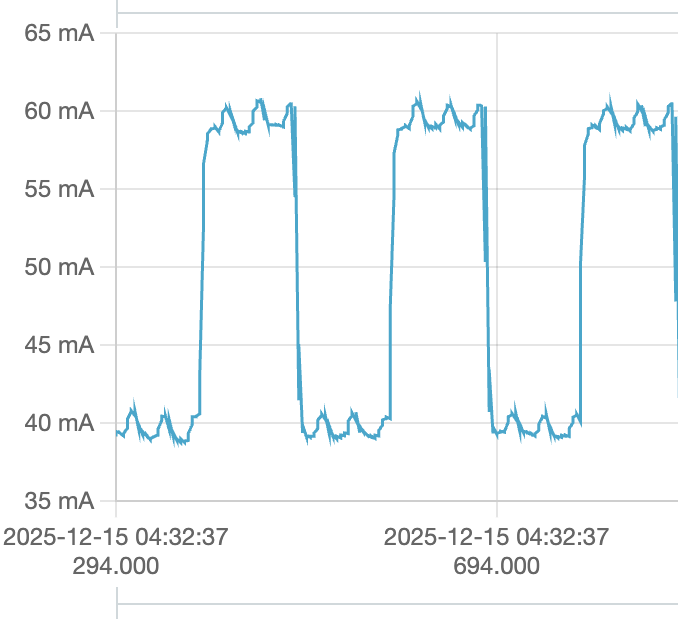

ON時
時間をグラフ下部に表示するOn/Off

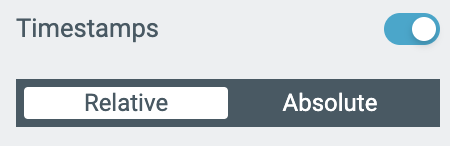

時間は記録開始時からの相対値(Relative)か絶対値(Absolute)に切替可能

相対

絶対

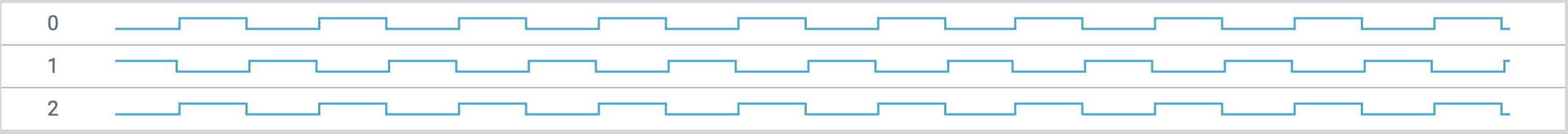

Digital channels: デジタルチャンネルの表示をOn/Off

OFF時

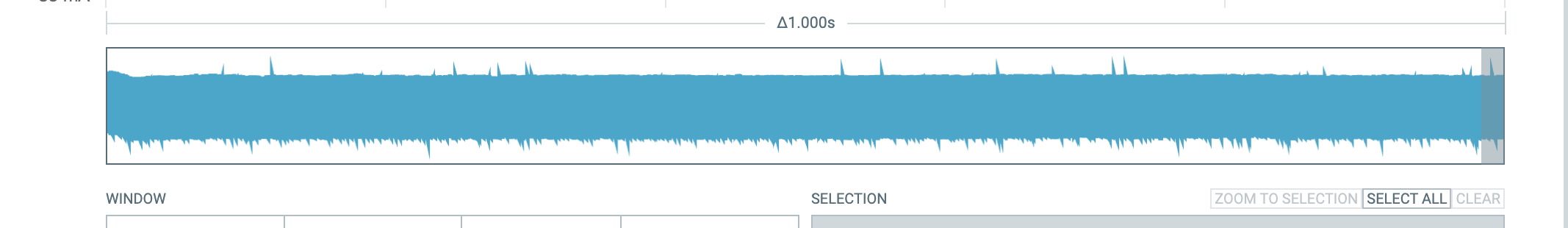

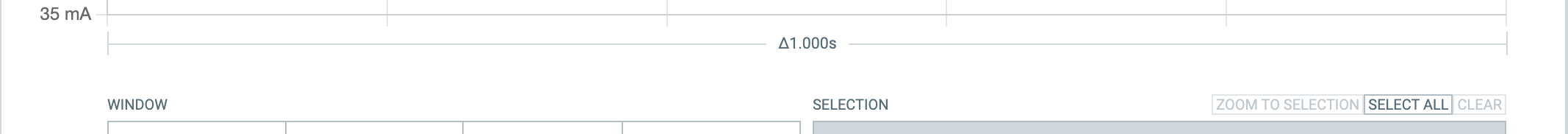

Show Minimap: 記録データのミニマップの表示をOn/Off

OFF時

ON時

D0～D7は、100kHzのサンプリング周波数で、標準的な帯域幅50kHzでサンプリング

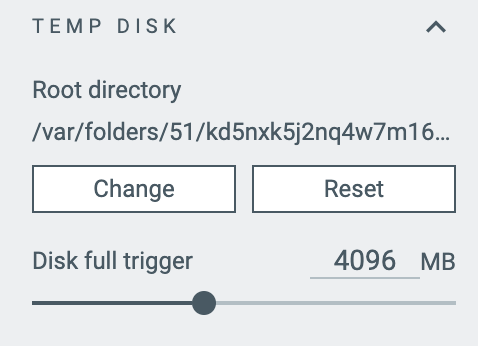

[TEMP DISK]

一次記録設定

Root dircory: 一次ファイルの保存先と指定およびクリア実行
Disk full troger: 一次ファイルの最大容量の指定

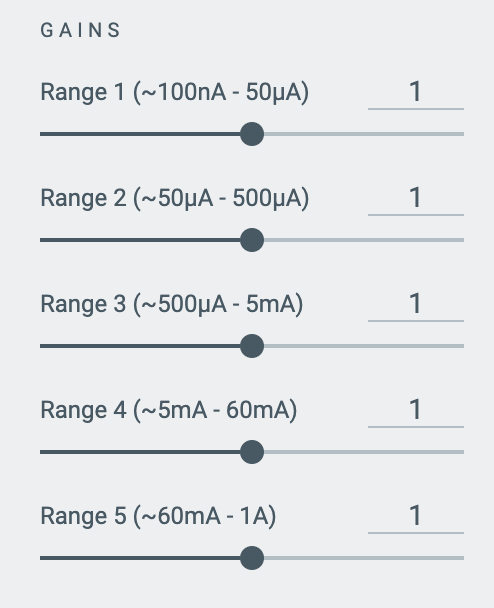

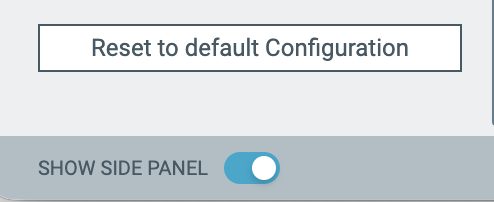

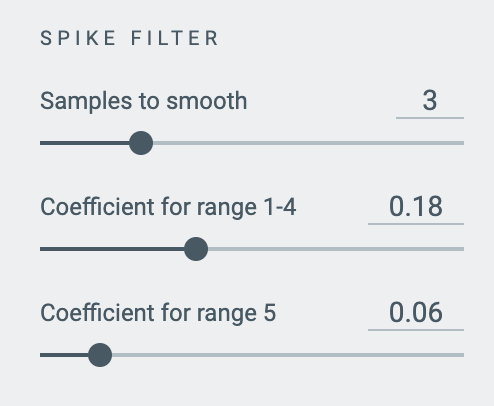

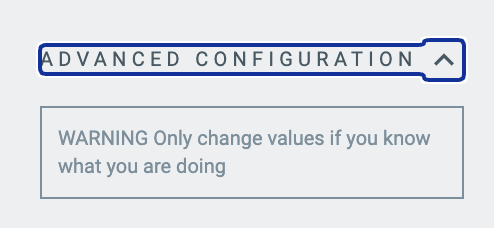

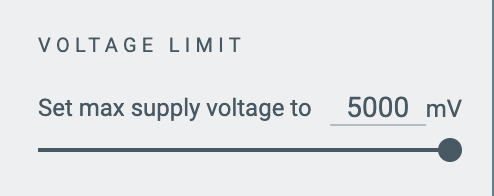

[ADVAMCED CONFIGURATION]

詳細設定
