テスト

　　USB 2.0 セルフパワー対応 4ポートハブ
　　SUNWA SUPPLAY 型番: USB-HTV410W

ブレッドボードTYPE-A

5vラインは、約4.4vです。

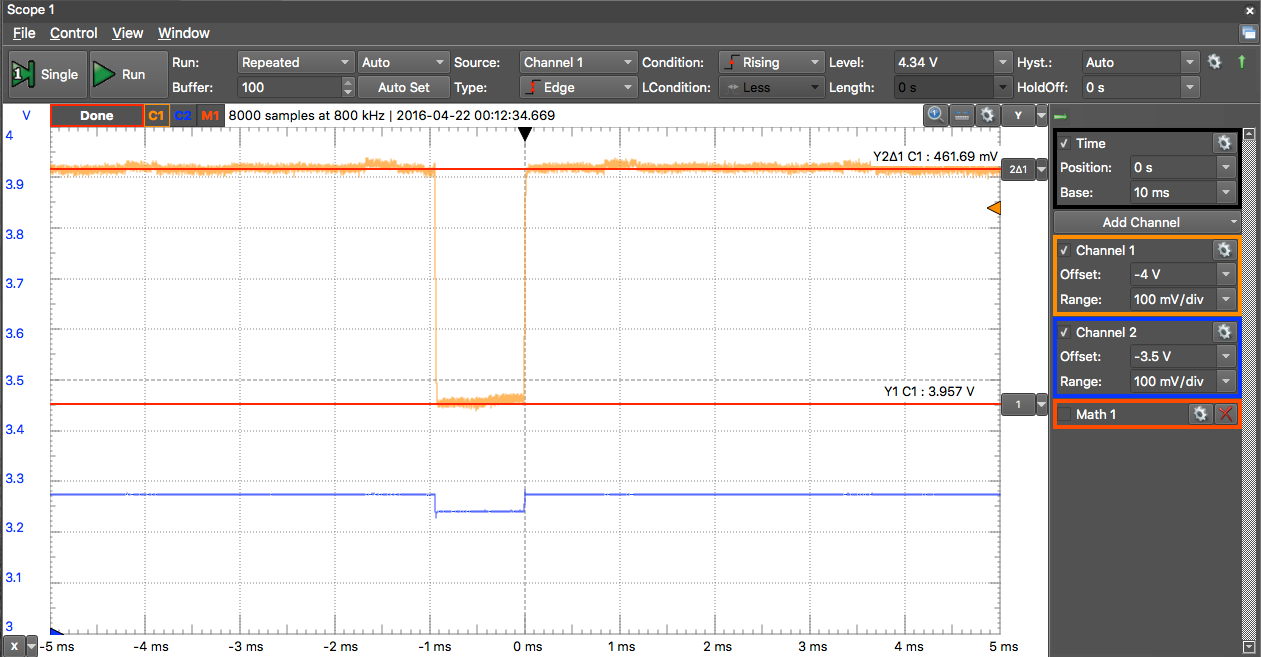

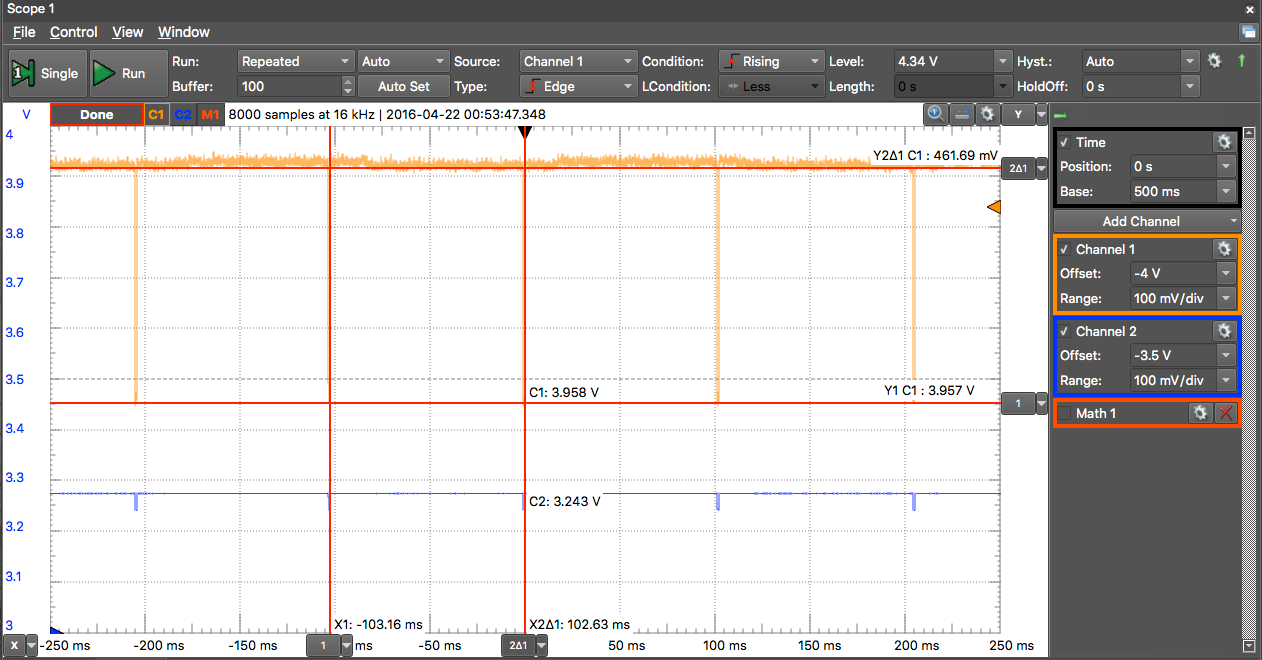

電圧降下はピークで約460mV、周期は約100ms(Wi-Fiモード時)。

「テスト条件1 : USB 2.0 バスパワーのみで動作」と異なるのは、セルフパワー用の電源を接続したのみです。

ブレッドボードTYPE-A

5vラインは、約4.86v程度です。
バスパワー時と比べて若干高めです。

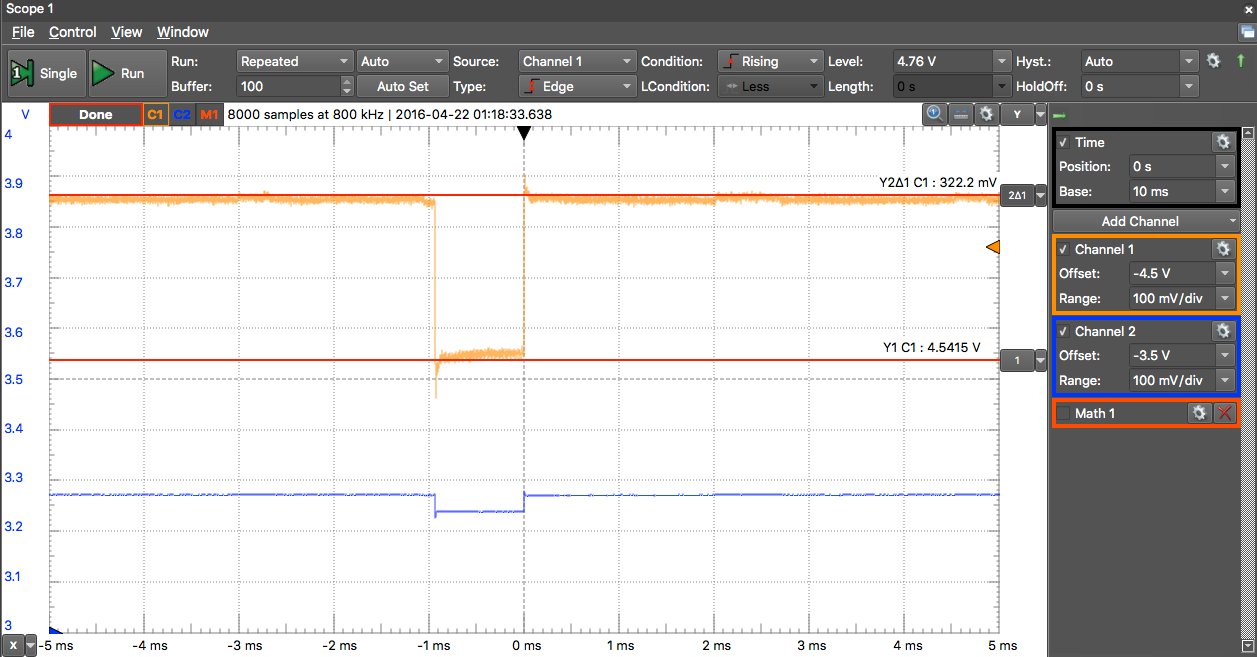

電圧降下はピークで約320mV、周期は約100ms(Wi-Fiモード時)で、周期はプログラムが同じなのでパスワート同じです。。

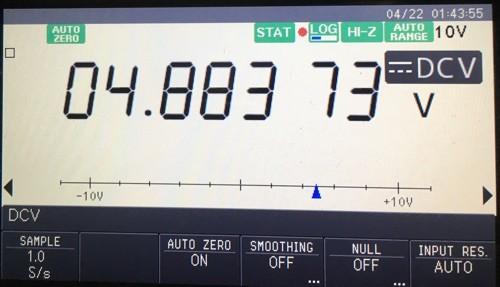

このときの電圧をマルチメータで測定すると次の通りです。

ここまでの測定結果として入力電圧が変化した時の電圧降下の関係は次の通りです。
(あまり参考にはならない?)

約4.4v -> 約460mV
約4.86v -> 約320mV
約4.9v -> 約230mV

なんか、5vラインの電力供給能力に左右されている?
