概要

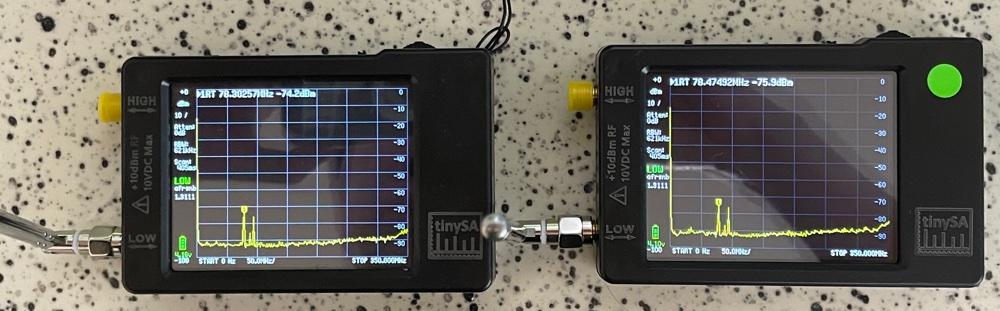

主に0.1Hz 〜 350Mhzを対象とした小型/廉価版のスペクトラムアナライザの情報です。

tinySAはedy555によって開発されたNanoVNA(ネットワークアナライザ)のファームウエアをベースにしています。
tinySAの色々な情報は次のWebページ(wiki)にまとめられています。
https://www.tinysa.org/wiki/

作成日時: 2021-11-10 11:54　更新日時: 2021-11-11 17:58

【主な特徴】

• 主に0.1Hz 〜 350Mhzを対象とした小型/廉価版のスペクトラムアナライザー
• 2つの入力
  LOW: 0.1Mhz 〜 350Mhz の高精度入力(MF/HF/VHF帯) (主な測定範囲)
  HIGH: 240Mhz 〜 960Mhz の低精度入力(UHF帯)

• 信号発生器を内蔵
  LOW: 0.1Mhz 〜 350Mhz の正弦波(高調波は基本周波数の-40dB以下)
  HIGH: 240Mhz 〜 960Mhz の矩形波

• 2.6kHz 〜 640KHzの範囲切り替え可能なバンドパスフィールター
• タッチ対応のカラーLCDディスプレイ(2.8inch、320×240、16bit/RGB)
• MF/HF/VHFでは0dB 〜 31dBの1dBステップのアッテネータ
• 自動セルフテスト機能、LOW入力用の内蔵キャリブレーション信号発生器
• PCとUSB接続しスペアナ/信号発生器とし使用可能
• 2時間以上使用可能な充電式バッテリー
• 最大入力レベルは+10dBm

詳細な仕様などは次のwikiページをご参照ください。
仕様 wiki Specification　
技術解説 wiki Technical Description
ソース GitHub erikkaashoek/tinySA
Video Youtube Erik Kaashoek

更新日時 2021-11-12 18:27

【購入情報】


<< 注意 !! >>
悪質なコピー商品(違法コピー)が出回っているようです。購入には最新の注意を払ってください。
tinySAの安全な購入に関する情報は次のwikiサイトから入手出来ます。
クロー製品の見分け方なども記載されています。
また、クローン商品を販売している通販サイトなどの情報も記載されています。
販売情報　wiki Buying the tinySA
Youtube Erik Kaashoek  tinySA quick comparison of clone vs genuine

日本国内ではスイッチサイエンス社がedy555からの受託販売商品として扱っています。
https://www.switch-science.com/catalog/6882/

私は正規の販売代理店の情報を知らずにAmazon Japanから購入したのですが、ちょっと怪しいユーザーレポートも有ります。Amazon Japanでは、いろんな会社から販売されています。
